在厚膜混合集成电路中，厚膜电阻片与厚膜电容是构建电路功能的核心被动元件。它们的性能——电阻值的精度与稳定性、电容量的准确度与温度特性——不仅取决于浆料配方与烧结工艺，更依赖于所附着的陶瓷基板表面的微观状态。在印刷、干燥、烧结等工序前后，基板表面的任何微量污染物、氧化物或残留颗粒，都会成为电阻值漂移、电容漏电流增加、电极附着力下降的隐形推手。因此，为厚膜电阻与电容的制造引入精密、可重复的基板清洗工艺，已成为保障元器件参数一致性、提升电路整体可靠性的关键技术前置步骤。超声波清洗技术，凭借其深入微观结构、均匀作用的物理特性，正成为厚膜元器件高性能制造的标准化预处理选择。

厚膜元器件的“洁净”敏感点

厚膜电阻与电容对基板清洁度的要求，有着各自独特且严苛的维度：

1、厚膜电阻：

·阻值精度杀手：基板表面的离子污染（如Na⁺, K⁺）在电场下可能发生迁移，导致电阻值随时间漂移，特别是对高阻值电阻影响显著。

·TCR（电阻温度系数）干扰源：不均匀的污染物或氧化层会影响电阻浆料与基板的界面热传导和应力分布，恶化TCR性能。

·激光调阻的障碍：调阻区域的污染物会导致激光能量吸收不均，产生不理想的调阻槽，影响精度和长期稳定性。

2、厚膜电容：

·介电损耗与漏电流：电极（尤其是下电极）与介质层界面处的污染物，会引入额外的漏电通道和损耗中心，降低电容的Q值，增加损耗角正切（tanδ）。

·击穿电压的薄弱点：污染物颗粒可能成为介质层中的缺陷，在高压下引发局部过早击穿。

·电极附着与可靠性：与电阻类似，不良的界面洁净度会削弱电极附着力，在热循环中产生分层风险。

超声波清洗方案：为高性能厚膜元器件“筑基”

针对厚膜电阻与电容的敏感需求，超声波清洗工艺需进行精细化的设计与控制：

1、多频协同与温和处理：

·针对去离子污染：采用能有效络合或置换特定金属离子的专用清洗剂，配合中频超声波（如40kHz），增强清洗液在基板表面的交换与反应，彻底去除离子残留。

·针对去颗粒与有机物：采用高频超声波（如80-120kHz），利用其温和而密集的微射流，清除亚微米级颗粒和有机薄膜，避免对后续印刷的精细图形区域造成潜在损伤。对于已印刷有下电极的电容基板，清洗需格外温和以防损伤电极。

2、工艺序列与后处理优化：

·典型流程为：碱性/中性超声除油去颗粒 → 酸性/络合超声去离子/氧化物 → 多级超纯水超声漂洗 → 真空/热风干燥。对于电容制造，在介质层印刷前，对下电极表面进行轻度的、可控的超声波清洗，可有效活化表面，提升介质层附着质量。

·干燥至关重要：必须使用低应力干燥方式，如真空干燥或分段控温的慢速热风干燥，防止因干燥不均导致基板变形或产生微裂纹，这对大面积电容基板尤为重要。

·质量监控：定期对清洗后的基板进行表面离子污染测试（如离子色谱法）、接触角测量和激光颗粒扫描，确保清洗效果稳定满足厚膜元器件制造的苛刻要求。

客户案例：提升高精度网络电阻基板清洗质量

背景：一家为精密仪器提供高精度厚膜网络电阻（阻值公差±0.1%）的制造商，其产品在长期老化测试中，部分批次的阻值漂移率超出规格。经分析，问题根源是氧化铝基板表面存在来自前道划片工艺的微量硅基磨料残留和吸附水分，影响了电阻浆料的界面稳定性。

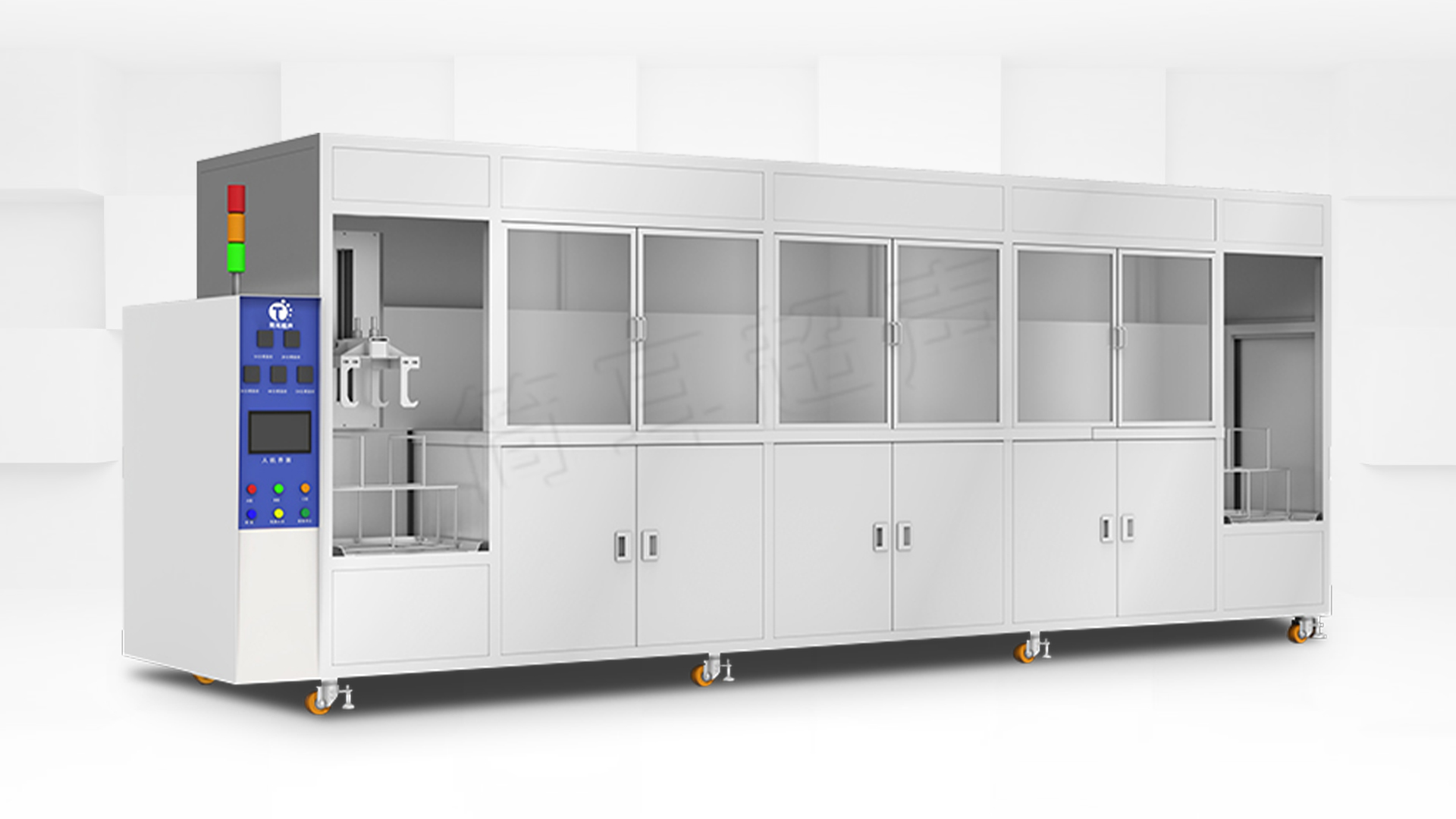

解决方案：该企业在电阻浆料印刷线前，引入了一条高精度氧化铝基板超声波清洗干燥线。产线核心包括：

1、针对性清洗：采用可有效去除硅污染物的弱碱性清洗剂，配合60kHz和100kHz双频超声波分槽清洗。

2、强化漂洗与干燥：三级超纯水超声漂洗，最终级电阻率>18 MΩ·cm。采用真空干燥确保绝对干燥。

成效：

1、阻值稳定性突破：使用新线清洗的基板制作的网络电阻，在1000小时、125°C高温老化测试后，阻值漂移率的标准差降低了50%以上，全部批次满足±0.1%的苛刻公差要求。

2、TCR性能改善：电阻的TCR曲线更平滑，批次间一致性提高。

3、生产良率提升：因阻值超差导致的筛选报废率降低了约30%，显著提升了高价值产品的产出效率与经济效益。

结论

对于厚膜电阻与电容这类性能高度依赖于界面质量的元器件而言，基板的超声波精密清洗已远不止于“清洁”，它是一项至关重要的界面工程。它通过对基板表面化学状态、物理形貌和能量状态的精密调控，为高性能浆料的精确印刷、完美烧结和稳定工作创造了无可挑剔的起点。在5G通信、精密测量、汽车电子等对电路参数一致性、长期稳定性要求极致的领域，这项技术已成为区分普通制造与卓越制造的分水岭，是厚膜混合集成电路实现其设计性能、赢得高端市场信任的基石工艺。
