在功率电子和射频通信领域，氮化铝（AlN）陶瓷基板以其卓越的导热性能（理论值320W/m·K）成为高功率密度器件的关键载体。然而，其高热导率的实现高度依赖于基板与金属化层之间界面的微观质量。研磨、切割、搬运过程中残留的微米级颗粒、油脂和吸附污染物，不仅会形成热阻屏障，更可能在未来工作环境下引发局部过热、界面分层等致命故障。为AlN基板开发既能彻底清除污染物，又能绝对保护其精密表面不受损伤的清洗工艺，已成为功率模块制造的核心技术难点。超声波清洗技术通过对能量的精确调控，为这一挑战提供了可靠的工程解决方案。

AlN清洗的特殊挑战：在洁净与保护间寻找平衡

AlN基板清洗面临三大核心矛盾：

1. 材料脆性与清洁需求的矛盾：AlN硬度高但脆性大，清洗中任何不当的机械冲击都可能导致边缘崩缺或微裂纹

2. 表面活性与化学兼容的矛盾：清洗剂需高效去污又不能改变表面化学状态

3. 导热性能对界面质量的极致依赖：即使纳米级污染物也会显著增加界面热阻

超声波清洗方案：温和而彻底的表面再生

针对AlN材料的特殊性，优化的超声波清洗工艺必须做到：

1.  精准的能量控制

    ◦ 采用固定频率（建议40kHz）超声波，避免多频切换可能带来的能量波动

    ◦ 严格控制功率密度在0.3-0.5W/cm²范围，确保空化效应足够温和

    ◦ 清洗时间精确到秒级控制，通过实验确定最佳时间窗口

2.  专用的化学体系

    清洗剂配方原则：

    ├── pH值控制：6.5-7.5（中性范围）

    ├── 无强氧化/还原成分

    ├── 优良的润湿渗透性

    └── 可完全生物降解

3.  优化的工艺参数

    ◦ 清洗温度：40-45℃（平衡清洗效率与材料安全）

    ◦ 溶液流速：0.5-1.0m/s（平稳流动避免湍流冲击）

    ◦ 漂洗水质：电阻率≥18MΩ·cm的超纯水

4.  保护性干燥工艺

    ◦ 采用阶梯式升温干燥：40℃→60℃→80℃，每阶段20分钟

    ◦ 干燥气流：层流洁净热风，风速<2m/s

    ◦ 全过程在Class 100洁净环境下进行

客户案例：5G基站功率放大器基板清洗质量提升

背景：某通信设备制造商在生产5G基站GaN功率放大器模块时，采用DBC工艺的AlN基板在热循环测试中出现3.2%的界面分层失效。分析发现基板表面存在0.5-2μm的硬质颗粒污染物。

原工艺问题：采用有机溶剂手工擦拭，存在清洁不均、效率低、且可能引入新污染的问题。

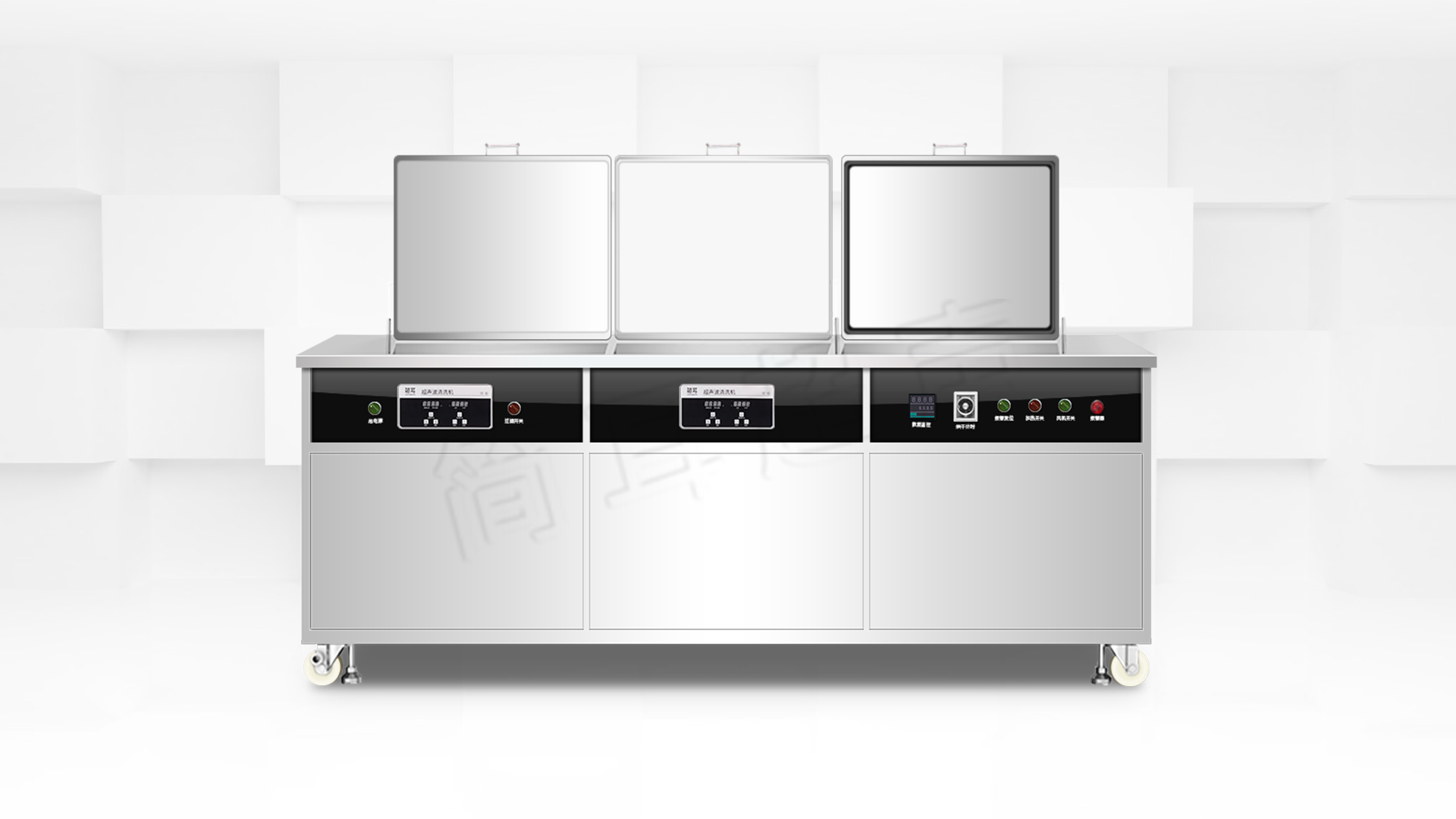

解决方案：引入专用超声波清洗线，关键配置：

1. 设备规格：40kHz单频超声波，功率可调范围0.1-1.0W/cm²

2. 工艺参数：功率0.4W/cm²，时间300秒，温度42℃

3. 质量控制：每批抽样进行SEM和EDS分析

清洗流程：

上料 → 40kHz超声清洗 → 溢流漂洗（2级） → 慢拉脱水 → 阶梯干燥 → 下料

实施效果：

1. 质量指标提升

   • 表面颗粒数（≥0.5μm）：从平均158个/cm²降至12个/cm²

   • 界面热阻：降低18.7%

   • 附着力测试：剥离强度提升31.5%

2. 可靠性改善

   • 热循环测试（-55℃↔150℃）通过率：从96.8%提升至99.6%

   • 高温高湿测试（85℃/85%RH）失效率：降低92%

3. 生产效率

   • 单批次处理时间：从45分钟缩短至25分钟

   • 人工需求：减少80%

   • 产能提升：300%

4. 成本效益

   • 良率提升带来的年节约：约420万元

   • 化学品消耗降低：67%

   • 能耗减少：35%

技术价值：

1. 建立了AlN基板超声波清洗的工艺窗口数据库

2. 开发了针对不同污染物的清洗剂匹配方案

3. 实现了清洗过程参数的实时监控与自动调节

4. 形成了完整的质量控制标准和检测方法

行业影响：

该案例的成功实施，在行业内产生了三方面重要影响：

1. 推动了功率电子行业对基板预处理重要性的认识

2. 为AlN材料的精密加工提供了可复制的清洗方案

3. 促进了相关检测标准和质量控制方法的完善

未来展望：

随着5G通信、新能源汽车的快速发展，对AlN基板的需求将持续增长。超声波清洗技术将在以下方向持续进化：

1. 与自动化产线更深度集成

2. 清洗数据的智能化分析与优化

3. 更环保的清洗介质开发

4. 在线实时质量监测技术的应用

通过精确控制的超声波清洗工艺，我们不仅清除了AlN基板表面的物理污染物，更为功率电子器件的高可靠性运行奠定了坚实基础。这项技术体现了现代制造业在微观尺度上的精密控制能力，是高端电子制造走向成熟的重要标志。
