在厚膜电路封装与互连的关键环节，端子的焊接与键合质量直接决定了电路的电气连通可靠性、长期稳定性和信号完整性。无论是钎焊、回流焊，还是金丝/铝丝键合，其成败皆系于金属端子（如银钯导体、可焊端头）的表面状态。氧化层、微量油脂、环境污染物形成的微观屏障，会导致焊接空洞、虚焊、键合强度不足等一系列失效。为攻克此瓶颈，超声波精密清洗技术凭借其物理与化学的协同净化能力，正在为厚膜端子界面的“重生”提供标准化的解决方案，从源头上提升焊接与键合的一次成功率与长期可靠性。

焊接与键合的“界面”困局：看不见的污染物如何导致看得见的失效

厚膜电路端子（如端电极、键合焊盘）的微观污染物，是引发互连失效的主要诱因：

1、氧化层阻碍冶金结合：端子（特别是银、铜基）表面自然形成的氧化膜（如Ag₂O, Cu₂O）会严重阻碍焊料润湿和金属间化合物的形成，导致虚焊、焊点强度低。

2、有机污染削弱界面能：指纹、脱模剂、环境有机吸附物会大幅降低表面能，导致焊料或键合丝铺展不均、收缩，形成空洞或弱结合。

3、颗粒物引入应力集中：微米级颗粒夹杂在界面中，会成为应力集中点，在热循环或机械振动下诱发裂纹扩展。

超声波精密清洗：为冶金结合创造“完美界面”

针对端子表面以氧化层和有机膜为主的混合污染，超声波清洗通过以下多维度作用实现深度净化：

1、物理剥离与化学活化的协同：

·物理“爆破”：超声波在清洗液中产生的空化气泡溃灭时，形成局部高压冲击波和高速微射流。这种微观的物理力能有效破碎和剥离附着在端子表面的致密氧化层和有机薄膜，为后续化学作用打开通道。

·化学“攻击”：在超声波作用下，专用清洗剂（如温和的有机酸或络合剂）的活性成分能更快速、更均匀地接触并溶解被物理松动的氧化物和油脂，实现深度清洁。超声空化产生的高温高压微环境还能增强某些化学反应速率。

2、频率与功率的精准调控：

·采用中高频超声波（如40-80kHz），在保证足够清洗强度的同时，避免对脆弱的厚膜导体（特别是边缘）或已形成的精细图形造成损伤（如“空化腐蚀”）。功率和时间需通过实验优化，实现氧化层/油污的有效去除与基材保护的最佳平衡。

3、工艺集成与后处理：

·典型工艺为：超声除油 → 超声去氧化 → 多级漂洗 → 干燥。对于高要求产品，漂洗后可采用还原性气氛保护或惰性气体干燥，防止清洗活化的表面在干燥过程中再次氧化。

·清洗后的端子表面应呈现金属光泽、高表面能状态，接触角极小，为焊接/键合提供理想的“新鲜、活性”金属表面。

客户案例：解决汽车ECU厚膜电路板键合强度不足问题

背景：一家为新能源汽车主控ECU供应厚膜功率模块的企业，其模块上银钯导体的键合焊盘在铝丝键合后，进行拉力测试时，部分批次出现键合强度低于标准（<6gf） 的问题，导致模块可靠性风险。失效分析表明，焊盘表面存在纳米级氧化层和微量有机污染，是键合不牢的主因。原有酒精擦拭的预处理方式效果不稳定。

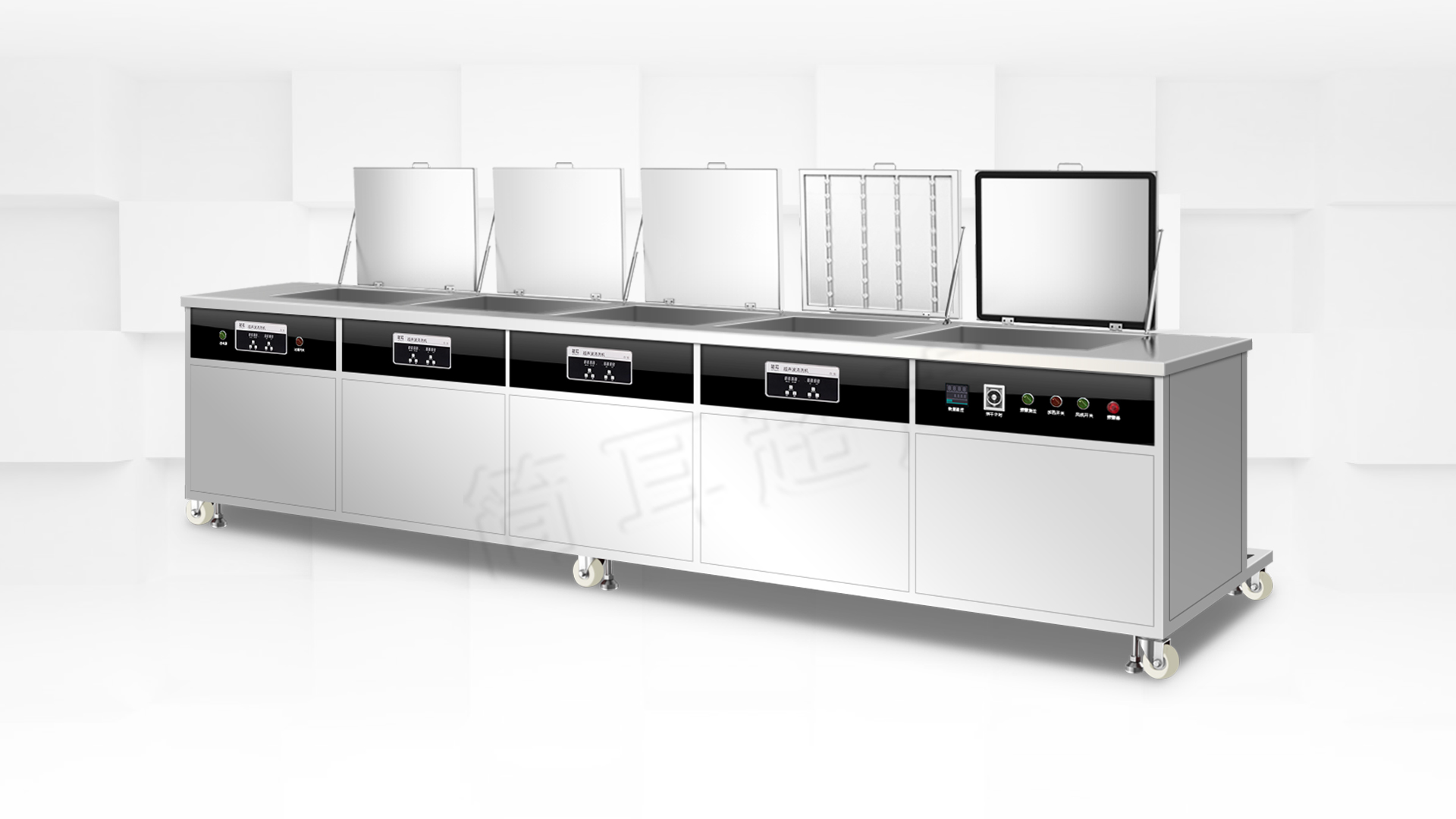

解决方案：该企业在键合工序前，引入了一台在线式高频超声波精密清洗机，专门清洗带有键合焊盘的厚膜基板。具体措施：

1、专用清洗剂：采用可去除银氧化物的弱有机酸清洗剂。

2、高频超声：使用80kHz高频超声波，短时（90秒）处理，确保有效清洁且无损导体。

3、氮气保护干燥：清洗漂洗后，在传送带式干燥炉中用热氮气干燥，全程防氧化。

成效：

1、键合质量跃升：清洗后，焊盘表面经XPS分析显示氧化层基本去除。铝丝键合的平均拉力值从5.5gf提升并稳定在8.5gf以上，远超客户要求，且数据分布更集中。

2、可靠性显著增强：功率模块在高低温循环和功率循环测试中，因键合界面失效导致的故障率归零。

3、生产效率与一致性：在线式清洗机完美集成进产线，单件处理时间仅2分钟，键合工序的一次通过率从92%提升至99.5%，生产效率与产品一致性均大幅提高。

结论

厚膜端子焊接与键合品质的稳定性与卓越性，始于对微观界面状态的绝对掌控。超声波精密清洗技术，以其对氧化层和有机污染物的高效、温和去除能力，为厚膜电路的高可靠互连提供了科学、可控的预处理方案。它将看似难以量化的“洁净度”，转化为可测量、可复制的工艺参数，从而将焊接与键合工艺从“经验技巧”提升为“精密工程”。在汽车电子、航空航天等对可靠性要求零容忍的领域，这项技术正成为保障电路“神经末梢”连接万无一失的基石工艺。
