在半导体制造这个以“纳米”为单位丈量精度的世界，一颗比人类头发直径小十万倍的颗粒，就足以让价值不菲的芯片报废。追求“零缺陷”，早已不是口号，而是生存与竞争的底线。在这一复杂漫长的制造链条中，清洗工序多达上百道，其质量直接决定了芯片的性能、良率与可靠性。其中，超声波清洗技术以其无与伦比的渗透性与一致性，从硅片裸片到最终封装，层层构筑起一道抵御污染、保障良率的坚固质量防线。

“零缺陷”的隐形敌人：无处不在的微污染

芯片制造中的污染物，按其来源与性质，可分为颗粒、有机物、金属离子和自然氧化层。它们来自空气、工艺气体、化学品、设备以及前道工序的残留。例如，光刻后残留的光刻胶、CMP（化学机械抛光）后的研磨颗粒、刻蚀后的聚合物残留、以及金属离子污染等。这些污染物若不被彻底清除，将导致图形缺陷、栅氧完整性下降、接触电阻升高，最终引发器件失效。每一次清洗，都是与这些“隐形杀手”的正面交锋。

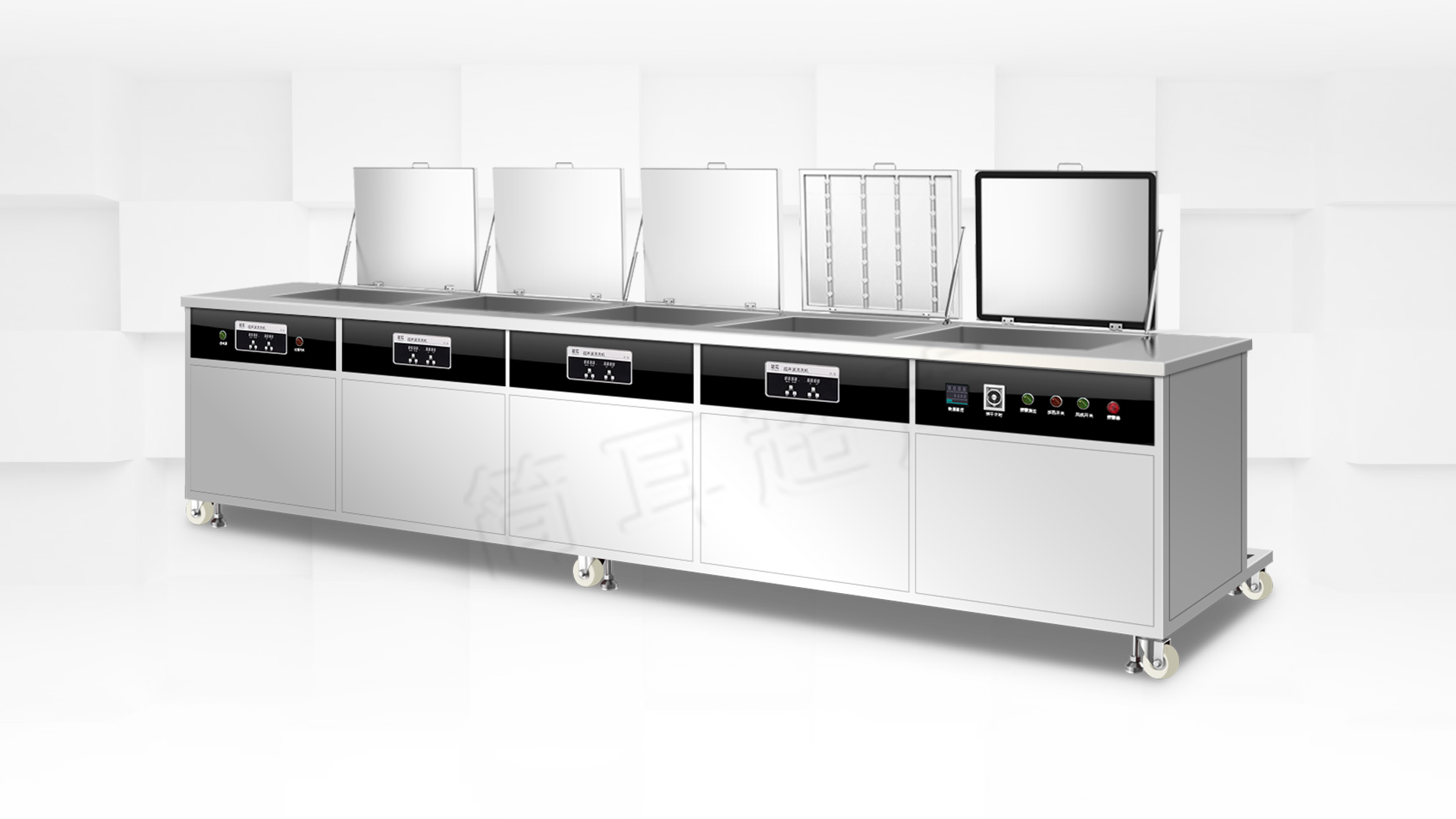

超声波清洗：物理力量驱动化学精度的精密工艺

现代半导体超声波清洗，已从简单的“去污”升级为一项融合了物理、化学、流体力学和精密控制的系统工程。其核心价值在于：

1、深入微观结构的“无死角”清洁：凭借“空化效应”——液体中微小气泡瞬间溃灭产生的高压冲击波和高速微射流，超声波能量能穿透最复杂的纳米级结构，如高深宽比的深沟槽、先进封装中的微凸点间隙，实现物理剥离。针对不同尺寸的污染物（从微米到纳米级），通过多频组合（如低频去大颗粒，高频/兆声去小颗粒） 实现全覆盖清洗。

2、与化学精密协同的“靶向”清洗：超声波不仅提供物理动力，更能显著增强化学清洗液的反应速率和传输效率。在去除有机污染物和特定金属离子时，超声波的空化作用可以破坏污染物与基底的结合力，并促进清洗液在微观结构内的交换，使化学反应更加均匀、彻底。例如，在去除光刻胶和蚀刻后残留物时，超声波与特定的酸性或碱性化学液协同，展现出“1+1>2”的效果。

3、工艺稳定性的关键保障：先进的超声波清洗设备集成了精密的温度控制、流量控制、频率与功率控制，并通常与兆声波、喷淋、二流体等技术联用。这种高度可控的工艺环境，确保了从第一片到第一百万片晶圆清洗效果的高度一致性，这是实现量产“零缺陷”的基石。

质量防线的层级构建：从前道到后道

·前道制程：在硅片制造初期，用于去除研磨料、颗粒和有机物，为光刻、薄膜沉积、离子注入等关键步骤准备“绝对洁净”的表面。

·中间制程：在CMP后，高效去除研磨颗粒和浆料残留，防止图形缺陷。在刻蚀和去胶后，清除侧壁聚合物和残留物。

·后道封装：在先进封装中，用于清洗凸点、TSV（硅通孔）内的助焊剂、污染物，确保互连的电气可靠性。

客户案例：为逻辑芯片大厂攻克CMP后清洗瓶颈，提升良率

背景：一家全球领先的逻辑芯片制造商，在向7nm制程节点迈进时，面临CMP后铜互连工艺中的顽固污染物清洗难题。传统的刷洗+化学液浸泡工艺，对残留于高深宽比结构中的纳米级氧化铝研磨颗粒和有机物去除效率不足，导致后续工艺中缺陷密度（缺陷/晶圆）超标，严重影响良率爬坡。

解决方案：该制造商引入了全新的多频兆声波（800kHz/1MHz）清洗模块，集成于其CMP后清洗设备中。该模块采用特殊的流道设计和频率调制技术，确保声场在清洗槽内高度均匀。同时，匹配了专为去除氧化铝颗粒和有机残留优化的两步法化学液配方。

成效：

1、缺陷密度大幅降低：应用新方案后，经在线缺陷检测设备（如明场/暗场检测）统计，CMP后相关缺陷密度降低了65%以上，关键区域的缺陷近乎被消除，满足了7nm制程的严苛规格要求。

2、电性参数与良率提升：清洗效果的改善直接体现在产品电性参数上，互连线的电阻均匀性提升了约25%。该工艺步骤的良率贡献率提升了1.8个百分点，对整体芯片良率提升起到了关键作用。

3、工艺窗口与成本优化：新工艺的清洗效率更高，允许在保证效果的前提下缩短部分清洗时间，提升了整体产能。同时，更彻底的清洗减少了下游工艺因污染导致的返工和报废，带来了显著的成本节约。

结语

在半导体制造攀登“零缺陷”高峰的征程中，每一次清洗都是一次与污染物的微观战役。超声波清洗技术，以其强大的物理渗透能力、与化学工艺的精密协同，以及无可替代的工艺一致性，已成为这场战役中不可或缺的核心装备。它不仅仅是清洗掉污染物，更是为每一片晶圆、每一颗芯片的完美诞生，扫清最后的障碍，铸就了半导体产品卓越性能与可靠性的第一道，也是最坚实的质量长城。投资于先进的超声波清洗技术，就是投资于半导体制造的核心竞争力与未来。
