随着半导体技术迈入“后摩尔时代”，先进封装（如2.5D/3D IC、Chiplet、Fan-Out等）成为提升芯片性能、集成度与能效的关键。然而，堆叠、键合、塑封等复杂工艺引入了前所未有的微污染物挑战——从微米级残留焊料、助焊剂，到纳米级硅碎屑、研磨颗粒。这些“看不见的杀手”潜伏在微凸点、硅通孔（TSV）与窄间隙中，直接威胁着互连的电气连接、长期可靠性乃至最终失效。在这一前沿领域，精密兆声波清洗技术正成为确保先进封装成品“绝对洁净”的最后一道，也是最关键的一道防线。

先进封装的洁净度困局：污染更小，伤害更大

先进封装的微污染挑战，呈现出新的维度：

1、结构复杂性剧增：高深宽比的TSV、微米级的凸点间隙、多层堆叠形成的内部空腔，为污染物的藏匿与清洗液的交换带来了巨大困难。

2、污染物类型多样：包括CMP后的研磨颗粒、电镀残留物、等离子灰化后的聚合物、助焊剂残留、以及键合过程中产生的极微小碎屑。

3、耐受性窗口极窄：脆弱的低-K介质材料、微小的铜凸点、裸露的金属焊盘，对物理冲击（如传统高频超声波可能导致的损伤）和化学腐蚀极为敏感。

4、“零容忍”标准：任何残留都可能引发电迁移、腐蚀、短路或热阻增加，导致早期失效，造成价值数千美元的先进封装器件报废。

技术破局：从“超声波”到“兆声波”的精准进化

面对上述挑战，传统的超声波清洗已力不从心，甚至可能造成结构损伤。兆声波（通常指频率在800kHz至2MHz以上的声波）清洗技术，凭借其物理特性的根本差异，提供了精准的解决方案：

1、更小、更温和的物理作用：兆声波产生比传统超声波（40kHz）小得多的空化气泡。这些微小气泡破裂时产生的微射流能量集中但作用力更均匀、更温和，能够有效穿透狭窄的缝隙（如凸点间隙），剥离亚微米乃至纳米级颗粒，同时将作用于脆弱结构的机械应力降至最低，完美保护低-K介质和微凸点。

2、稳定的声流效应：高频兆声波能在液体中产生更稳定、方向性更强的声流，驱动清洗液在复杂结构内部进行高效交换，将清洗和漂洗效果带入传统方法无法触及的“死角”。

3、“声化学”协同增强：特定频率的兆声波能与专用化学清洗液产生协同效应，增强化学反应速率和清洗效果，有时甚至可在更温和的化学条件下达到更佳的清洗效果，减少化学品消耗和对材料的侵蚀。

一体化解决方案：不只是清洗，而是精密过程控制

先进的兆声波清洗系统，已发展成一个集成了精密控制的子系统：

·多频与扫描兆声技术：可组合不同频率，或采用扫描式兆声振子，以实现能量在清洗槽内的均匀分布，避免驻波导致的清洗不均。

·配套化学与工艺：匹配经过优化的、低腐蚀性的专用清洗化学药液（如微蚀刻液、表面活性剂），并在工艺上精确控制温度、时间、兆声功率。

·在线监测与终点检测：集成颗粒监测、电导率监测等，实现清洗过程的实时监控与闭环控制，确保每一批次产品的一致性。

客户案例：助力Chiplet封装良率突破

背景：一家国际领先的半导体封测厂商，在其新一代基于硅中介层的2.5D Chiplet产品量产中，遭遇了键合后助焊剂残留难以彻底清除的瓶颈。残留物集中在微凸点阵列的狭窄间隙中，导致部分芯片在可靠性测试中出现电阻异常升高，初期良率仅徘徊在92%。

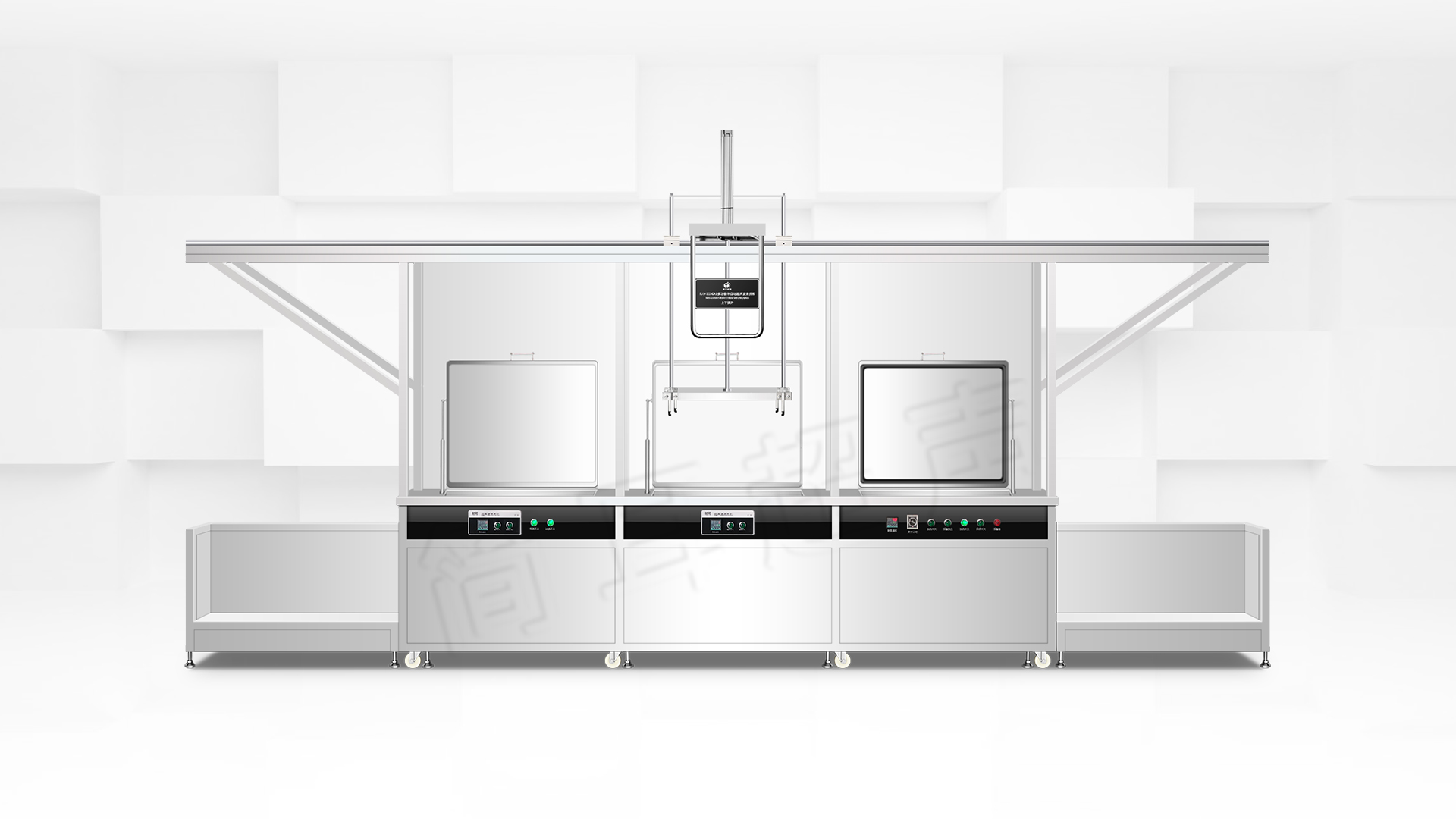

解决方案：该厂商引入了搭载1MHz单晶硅兆声波发生器和专用低表面张力清洗液的精密清洗设备。设备配备了精密的温控与流体动力学设计，确保清洗液能充分浸润并交换于微凸点间隙。

成效：

1、良率显著跃升：应用新工艺后，经扫描电镜和表面分析证实，微凸点间隙的助焊剂残留被彻底去除。相关可靠性测试（如HTOL）通过率大幅提升，该产品的量产良率稳定提升至99.3%以上。

2、质量与可靠性飞跃：电性测试显示，互连电阻的均匀性和一致性提高了约40%。器件在高温高湿（85°C/85%RH）条件下的长期可靠性得到显著增强。

4、工艺简化与增效：兆声波工艺在更短的时间内达到了更优的清洗效果，替代了部分原计划中复杂且昂贵的后续处理步骤，整体生产周期缩短了15%。

结语

在先进封装这场关乎算力与能效的终极竞赛中，微污染控制已成为决定产品成败的“临门一脚”。兆声波清洗技术，以其精细的物理作用、卓越的穿透能力与出色的材料友好性，为先进封装提供了一种近乎“外科手术”式的清洁方案。它不仅仅是在清洗一个组件，更是在守护由数百亿晶体管构成的复杂系统的长期可靠运行。投资于先进的兆声波清洗技术，就是投资于先进封装产品的终极市场竞争力与不可动摇的品质信誉。
