做IGBT功率模块、电控逆变器、新能源充电桩散热系统的朋友都清楚：水冷散热器芯体不是普通铝块，它是功率半导体的“退热贴”。

芯体一般是铝合金钎焊流道板（或铜铝复合），内部有蜿蜒流道、翅片、进出液腔。CNC加工完带着切削油，钎焊完留着助焊剂焦渣，试压完封一层防锈油，流道死角还卡着铝屑和氧化皮。这些脏东西不清掉，装机后就是连锁反应：

• 流道内油膜和颗粒增加热阻，芯片结温直接往上跳几度，IGBT提前降频或报过热

• 铝屑脱落随冷却液循环，堵水泵、卡阀芯、划伤冷板内壁

• 钎焊助焊剂残留含卤素/金属离子，长期析出腐蚀流道，冷却液电导率超标

- 装机前氦检或客户清洁度审核（ISO 16232 / VDA 19）不过，整批退回来

高压水枪冲不到弯流道，酒精擦只能擦外表面，强酸泡又把铝合金腐蚀发灰。IGBT水冷散热器芯体，天然是超声波清洗的主场——但得用“液冷件专用思路”做，不能拿五金件通用机凑。

芯体清洗难在哪

• 内腔比外表面积大：洗外表面没用，流道内壁、翅片根部、焊缝背面才是藏污点

• 铝合金钎焊件怕腐蚀：强碱脱脂会攻击钎焊缝和翅片薄壁，pH必须中性偏弱碱（8.5–9.5）且含铝缓蚀剂

- 助焊剂残留顽固：NOCOLOK钎剂或有机助焊剂焦化后不溶于水，要超声+专用剂协同

• 清洁度门槛高：车规/轨交级芯体常要求残留≤0.1mg/件、颗粒达ISO 16232 V级、离子残留极低

- 干燥不能有水痕：流道盲区留水滴，装机后滋生微生物或低温结冰胀裂

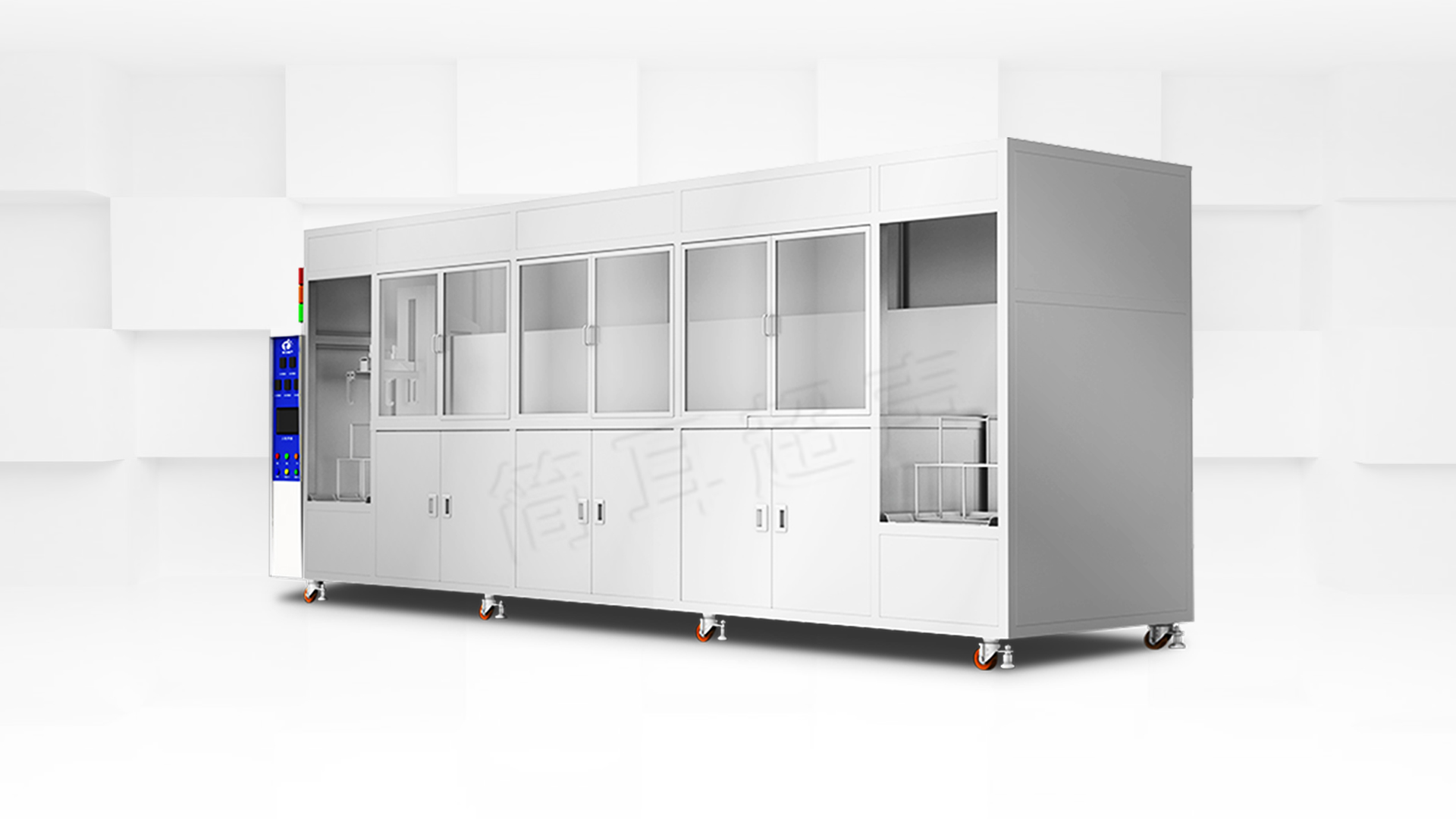

简耳超声波清洗机怎么配这条线

简耳超声波自研IGBT变频超声发生器，28/40kHz双频切换，在液冷冷板、IGBT散热基板清洗上有现成工艺包，芯体类典型走水基多槽自动线 + 内腔强制循环工装：

1. 低频超声粗洗（28kHz）

中性铝专用水基除油剂，50–55℃，3–5min。芯体进出液口接硅胶管到槽外循环泵，清洗液被强行打进流道再回槽，配合抛动让空化泡排走内腔气体。先把切削油、大块铝屑、浮锈油剥下来。

2. 超声波精洗（40kHz）

同体系低泡剂，55℃左右，5–8min。低频负责焊缝和腔体拐角，高频钻进微通道翅片缝，把助焊剂焦渣和亚微米铝粉掀掉。槽液配5μm在线过滤，铝屑不回沾。

3. 去离子水超声漂洗 ×2

逆流通用，第二级可用18MΩ超纯水，把清洗剂和卤素离子漂净。

4. 慢拉脱水 + 热风/真空干燥

≤80℃热风或真空干燥，芯体流道开口朝下控水，彻底抽干盲端水膜，不留水印、不氧化。

> 关键动作：“内腔强制过流”工装——不搞这个，超声再强也主要在洗外壳，流道里还是死水。

产线真实反馈

华东某IGBT模块厂

铝制水冷散热芯体，钎焊后原用强碱泡+高压冲，流道内助焊剂白斑洗不掉，装机后冷却液3个月电导率翻倍，模块早期失效。

换简耳超声波定制线：28kHz粗洗（铝专用剂）→40kHz精洗→DI水漂洗→UPW漂洗→真空干燥，芯体接循环泵强制过流。

• 流道内残留量降至0.1mg/件以下，颗粒达ISO 16232 V级

• 冷却液寿命从3个月延到12个月+

- 模块HTRB老化不良率降一个数量级

华南某充电桩散热板厂

冷板微通道卡铝屑，客户端温升超标退货。富嘉达给40kHz水基线+5μm过滤+慢拉干燥。

• 微通道颗粒去除率99.8%

- 散热温升测试一次过率从76%→98%

• 单件清洗成本降约35%

选型别踩坑

1. 必须带内腔循环工装，否则“洗芯体”变成“洗外壳”

2. 清洗剂要铝钎焊安全型，禁强碱久泡、禁含Cl⁻，pH 8.5–9.5含缓蚀剂

3. 频率至少两档，单28kHz清不了微通道翅片根，单40kHz剥不动助焊剂焦

4. 过滤5μm起步，铝屑洗下来不滤掉等于白洗

5. 干燥优先真空或慢拉热风，自然晾=流道生水垢+南方梅雨季长霉

总结

IGBT水冷散热器芯体的价值，是让功率芯片安稳跑完十年寿命。如果流道里还糊着切削油和助焊剂焦，散热效率打折、冷却液早衰、模块提前报过热——前面芯片和封装做得再好也白搭。

富嘉达在IGBT散热基板、水冷冷板芯体这条线上，把“多频超声+内腔强制过流+铝安全水基+真空/慢拉干燥”打包成非标自动线，支持来料做免费清洗验证，出了ISO 16232清洁度报告和温阻对比数据再谈配线。
