做电子封装、封测、PCBA焊后这一行的朋友应该都有体会：这几年板子越做越小，BGA、QFN、IGBT模块、引线框架越来越密，回流焊一过，表面看着还行，实际上底下全是事儿。

松香助焊剂焦在BGA底部那0.3毫米的缝里，QFN引脚之间卡着锡盐和卤素离子，铜引线框架冲完压带着一层油加手印，MEMS腔体里还有亚微米颗粒。这些脏东西不洗掉，前期看不出问题，客户端一跑高温高湿或者老化测试，毛病就出来了——金丝键合脱键、绝缘电阻掉档、电迁移短路、车规IGBT早期失效。

传统办法真的不是不想洗干净，是够不着：

• 酒精棉擦？BGA底下的缝棉签都塞不进去；

• 强碱泡？铜框架发暗、镀银层变雾，键合更拉胯；

• 高压喷淋？细间距QFN引脚容易被冲歪，免洗助焊剂反而被推到更深的地方；

• 人工刷？上午下午力度都不一样，批量生产的良率全靠手感。

所以现在封装行业，焊后清洗、键合前清洗基本成了标配工序。而能钻进微缝隙又不伤元器件的，主力就是多频超声波清洗。

封装元器件清洗，到底要洗掉什么？

先捋清楚封装环节常见的污染物：

引线框架阶段：

• 冲压油、拉伸油、 手指印、灰尘、轻微氧化层

回流焊/焊后阶段：

• 松香型助焊剂残留、免洗助焊剂焦化物、锡珠、锡盐、卤素离子、有机酸残留

封装后阶段：

• 环氧树脂溢料、脱模剂、打磨粉尘

这些污染物如果不彻底清除，直接影响的就是键合强度、涂层附着力、绝缘性能和产品寿命。

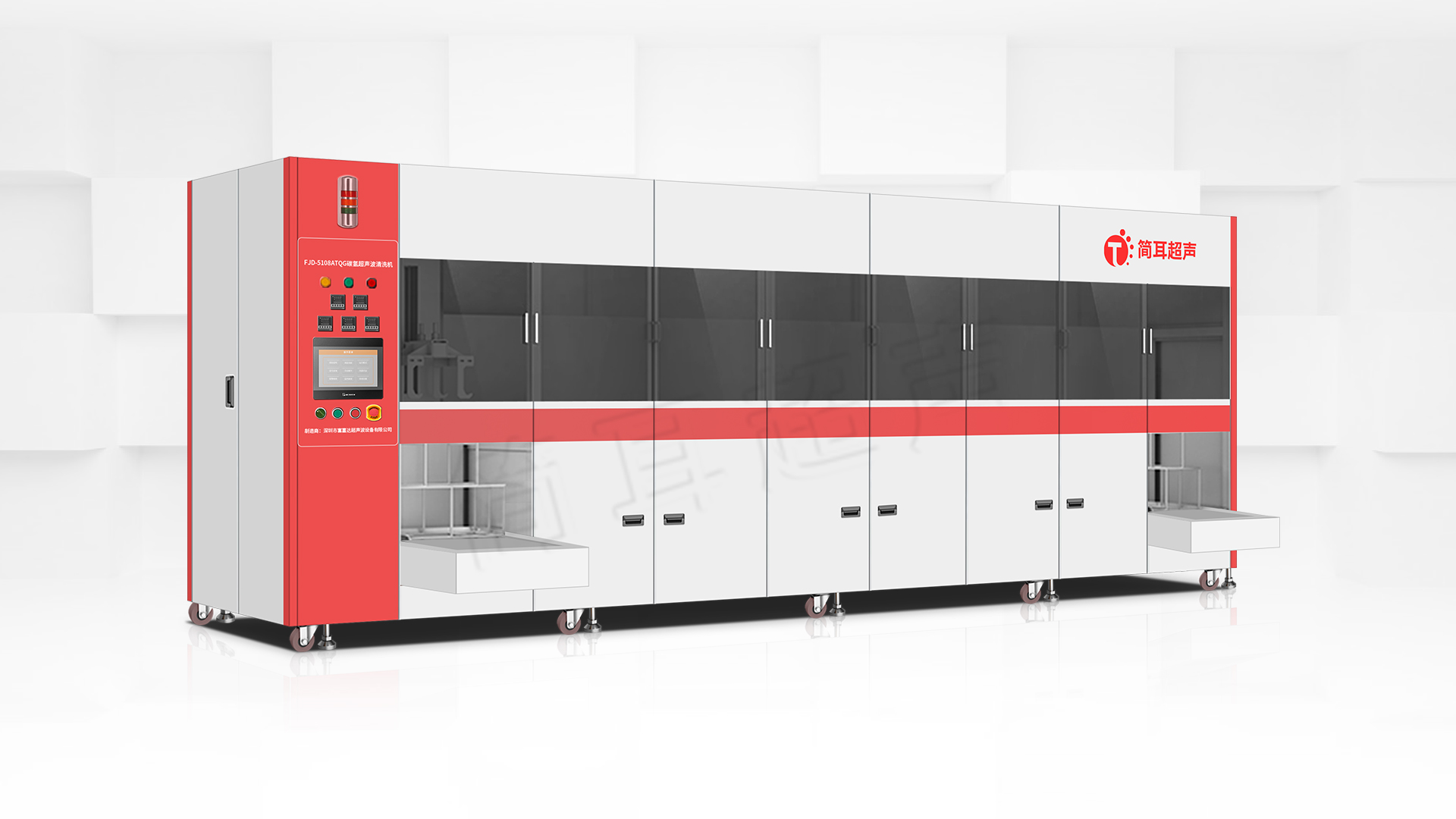

简耳超声波清洗机，在封装线上的应用

在封装元器件这条线上，给的是成套的多槽自动线方案。

针对封装元器件，简耳一般设计的清洗工艺：

第一段：超声波粗洗

• 频率：28kHz低频震板

• 清洗剂：中性或弱碱性水基电子级清洗剂

• 温度：50-55℃

• 辅助：抛动装置，让板子上下移动

• 目的：把引线框架上的冲压油、PCBA上的大块松香主体先软化剥离

第二段：超声波精洗

• 频率：40kHz中频震板

• 清洗剂：同体系低泡清洗剂

• 温度：50-55℃

• 目的：专门对付BGA底部、QFN焊盘、TSV微孔里的固化残留

第三、四段：超声波漂洗

• 一级：去离子水超声漂洗

• 二级：超纯水漂洗

• 目的：把卤素离子和亚微米颗粒彻底带走

第五、六段：干燥

• 慢拉脱水 + 热风干燥（铜件洗完马上干，防止氧化）

• 先进封装件：配真空干燥或氮气吹干

• 温度控制在80℃以下

整条线PLC触摸屏控制，槽体可以根据客户的篮具和器件大小非标定制。

在封装场景的核心思路就是八个字：低频剥重污，高频清微残。频率分段走，不拿一台单频机硬刚所有器件。

真实客户案例：效果怎么样？

案例一：苏州某封测厂

这家做BGA封装，回流焊后一直用溶剂浸泡加人工刷洗。BGA底部总有白色残留，X光看不出来，但客户端做SIR测试经常不过。

改用简耳多频超声波清洗线，工艺是：28kHz粗洗5分钟 → 40kHz精洗5分钟 → 超纯水漂洗3分钟 → 热风烘干。

结果：

• 离子污染度从12.34μg/cm²降到0.28μg/cm²

• SIR测试一次性通过率从85%提高到99%

• 整批良率从92.7%涨到99.4%

生产主管说："以前每次出货都提心吊胆，现在敢跟客户签质量保证书了。"

封装车间选清洗机，注意这几个坑

1. 频率不能单一——只标40kHz的通用机洗不进BGA底部，洗不干净等于白洗

2. 功率不是越大越好——过大的功率会把焊盘打出微裂纹，MEMS直接震碎

3. 漂洗不能省——很多人为了省时间跳过纯水漂洗，结果离子残留超标，前面全白干

4. 干燥方式要看材质——铜框架不能自然晾干，先进封装不能高温烘烤

5. 敏感器件要单独处理——裸MEMS、晶振、电解电容不能进普通超声槽

总结

封装元器件清洗关键就是把频率、药剂、温度、时间这四个参数调对，再配上合适的干燥方式，基本上能搞定90%以上的清洗难题。

简耳在电子封装领域做了十几年，从引线框架到BGA、QFN、IGBT模块、MEMS传感器，各种器件都碰过，积累了一套成熟的工艺数据库。不管你是哪种封装器件、哪种污染物，基本都能找到对应的清洗方案。

如果你的产线上也有清洗方面的困扰，不管是BGA底部有白斑、引线框架键合不良、还是MEMS洗坏了，都可以联系简耳做免费的样品清洗验证，看看能不能解决问题。

简耳超声波清洗机｜封装/封测/PCBA焊后多槽自动清洗线

提供引线框架、BGA/QFN、IGBT模块、MEMS敏感件分流工艺方案与免费试样验证
