在厚膜电路（Thick Film Circuit）的世界里，微米级的精度决定成败。从汽车电子传感器、通信模块到医疗仪器控制器，这些高性能电路的可靠性始于一个看似基础却至关重要的环节——基板清洁。在丝网印刷、高温烧结、激光调阻等关键工序前后，氧化铝、氮化铝等陶瓷基板表面任何残留的微颗粒、指纹油脂、有机物或金属离子，都可能导致导体线路短路、电阻值漂移、焊点虚焊，最终引发电路功能失效。因此，为厚膜电路制造引入一套精密、可控、高效的清洁工艺，已成为提升产品良率、保障长期可靠性的核心工序。而超声波清洗技术，凭借其微观、均匀的物理净化能力，正成为厚膜电路洁净制造流程中不可或缺的关键装备。

厚膜电路清洁的“微米级”挑战：污染即缺陷

厚膜电路的制造对清洁度的要求近乎苛刻，污染物的危害被层层放大：

1、线路精细化的“天敌”：随着线宽/线距向50μm甚至更小发展，任何与线路尺寸相当的颗粒都可能直接导致导体间的桥接短路，或在烧结后形成空洞，影响导电性。

2、界面结合的“破坏者”：基板表面的油污、氧化物会严重削弱厚膜浆料（导电浆、电阻浆、介质浆）与基板的附着力，导致印刷图案边缘毛刺、烧结后附着力不足、剥离等问题

3、性能稳定性的“隐形杀手”：微量的离子污染物（如Na⁺, K⁺, Cl⁻）在电路工作电压和湿度环境下可能发生迁移，导致电阻值漂移、绝缘电阻下降，甚至引发漏电和腐蚀，严重影响电路的长期可靠性。

超声波精密清洗方案：为“完美界面”创造基底

面对上述挑战，超声波清洗技术通过系统性设计，为厚膜基板提供了一种近乎理想的清洁方案：

1、多频超声的协同与精准作用：

·预处理/粗洗：采用低频超声波（如25-28kHz） 配合环保型碱性清洗剂，有效去除基板在机加工、研磨、转运过程中沾染的大部分较大颗粒、油脂和灰尘。低频能量强，可有效松动附着物。

·主清洗/精洗：这是关键步骤。使用更高纯度的中性或弱酸性清洗剂，启用高频超声波（如68-120kHz）。高频产生的空化气泡更小、更密集，其溃灭形成的微射流能均匀作用于基板整个表面，强力剥离亚微米级颗粒、氧化层和有机薄膜，同时因其作用力温和，可避免对脆性陶瓷基板（尤其边缘）造成物理损伤（如崩缺）。

·兆声波（>800kHz）辅助：对于极高要求的电路，可在最终漂洗中引入兆声波，利用其高频稳定声流，进一步清除纳米级吸附颗粒，并促进漂洗水的置换。

2、阶梯式化学与超净漂洗：

·清洗剂需针对陶瓷材料（Al₂O₃, AlN）和可能污染物（油脂、抛光剂）进行优选，确保清洁效率与材料兼容性。

·采用多级逆流漂洗（通常3-4级），漂洗介质从自来水逐步过渡到去离子水（DI Water）或超纯水（UPW）。漂洗槽也可配备超声波，增强去除残留清洗剂和颗粒的效果。最终出水电阻率应≥10 MΩ·cm。

3、绝对干燥与防二次污染：

·清洗后，基板需迅速、彻底干燥。采用离心甩干、强风切水结合分段控温热风干燥或真空干燥。真空干燥特别适用于多孔陶瓷基板，可在低温下彻底去除孔隙中的水分，防止“结露”和离子残留，是实现“绝对干燥”的最佳选择。

·整个清洗、干燥、转运过程应在洁净室环境中进行，并使用防静电、防刮伤的专用载具，最大限度防止二次污染。

4、在线监控与质量验证：

·可集成在线水质监测（电导率、颗粒计数）。

·定期对清洗后的基板进行接触角测量、表面能测试、或激光颗粒扫描，量化评估清洁度。接触角小于10° 通常被认为是优良清洁度的标志。

客户案例：助力汽车发动机控制模块厚膜电路基板清洗良率提升

背景：一家为全球顶级汽车Tier1供应商提供厚膜电路基板的制造商，其生产的用于发动机控制单元（ECU）的陶瓷电路基板，在丝网印刷导体线路后，偶发线路边缘不齐、局部附着力不良的问题，导致后续电性能测试不良率在2%左右波动，成为成本和交付的瓶颈。经分析，问题根源指向基板在印刷前的清洁度不足，表面存在不均匀的纳米级污染物层，影响了浆料的流平性和润湿性。

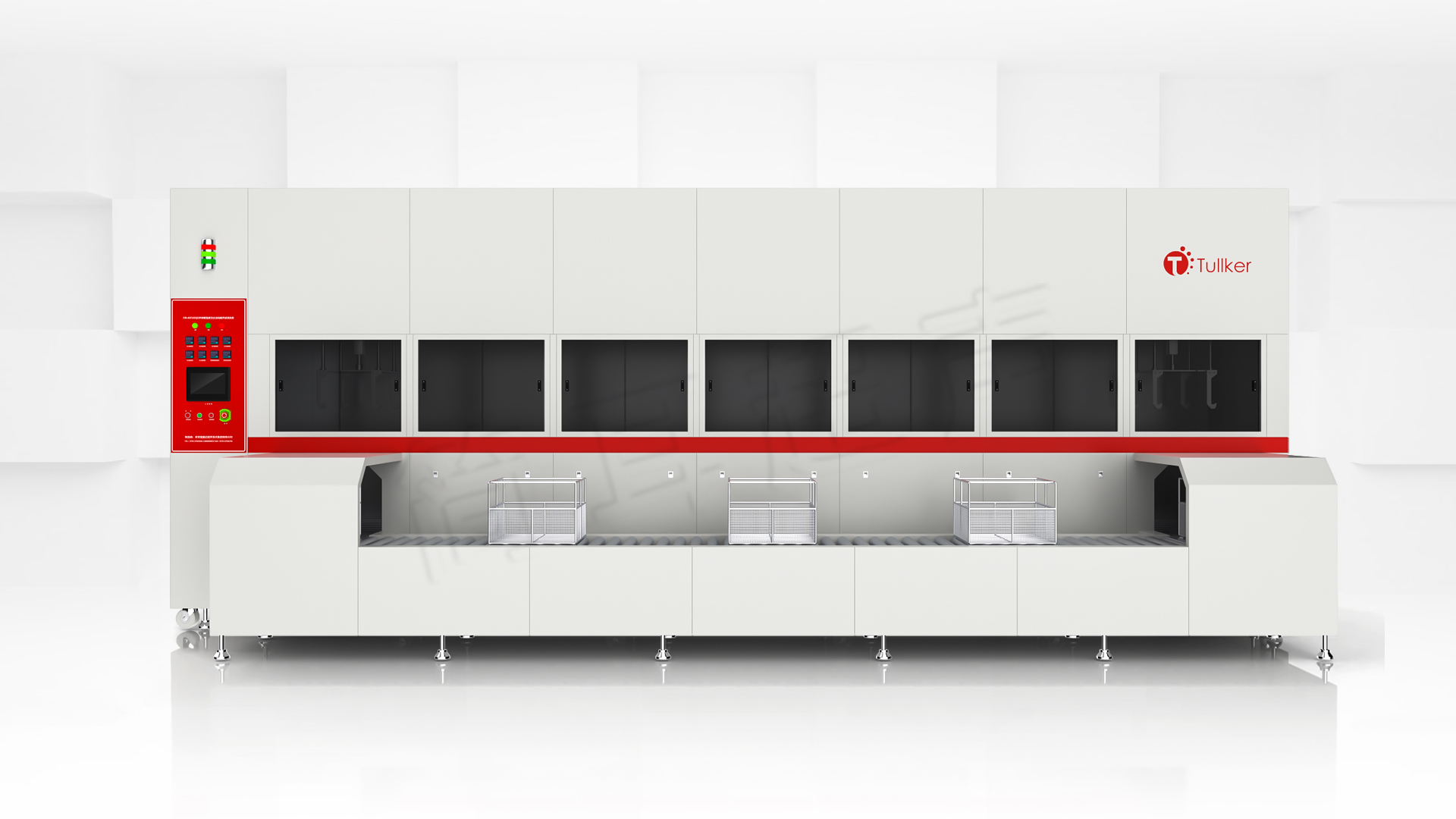

解决方案：该制造商在印刷生产线前端引入了一条全自动厚膜基板超声波清洗干燥线。产线特点如下：

1、定制化：针对其主流的96%氧化铝基板（尺寸：100mm x 100mm）设计专用篮具和传输系统。

2、超声强化：采用“40kHz + 80kHz”双频超声清洗槽，主清洗时间为3分钟。

3、真空干燥：清洗漂洗后，采用真空干燥替代原有热风干燥，干燥更彻底、更均匀。

成效：

1、印刷质量与良率飞跃：清洗干燥后的基板，印刷的导体线路边缘清晰度显著提升，线宽一致性改善。后续烧结后，导体附着力测试（拉力）合格率从98%提升至99.8%以上，相关电性能测试不良率降至0.3%以下。

2、电阻性能改善：使用清洗后基板制作的厚膜电阻，其阻值精度和TCR（电阻温度系数）的批次一致性明显提高。

3、生产效率与成本：全自动线实现稳定生产，产能匹配需求。虽然增加了清洗环节，但因印刷和烧结不良导致的报废和返工成本降低了70%，整体经济效益显著。

结论

在厚膜电路这一微观精度决定宏观性能的领域，超声波精密清洗已从一道辅助工序，升级为确保电路本征质量与可靠性的“基石性”工艺。它通过对基板表面的微观净化，为后续每一层功能性浆料的完美印刷、附着与性能发挥创造了无可挑剔的界面条件。随着汽车电子、5G通信、高端工业控制等领域对厚膜电路性能与可靠性要求的不断提升，这项技术正成为电路制造商从“合格”迈向“卓越”、赢得高端市场竞争力的关键工艺支柱。它不仅守护着每一片电路的诞生，更守护着无数关键电子系统在严苛环境下的稳定运行。
