在半导体制造的洁净圣殿中，晶圆载具——无论是传统的开放式花篮（Cassette）还是先进的封闭式前开式晶圆传送盒（FOUP）——都扮演着“晶圆之舟”的关键角色。它们不仅是晶圆在设备间流转的物理载体，更是维持晶圆表面超高洁净度的“移动洁净舱”。然而，在长期、高频次的使用中，这些载具的内外表面、插槽、密封结构会逐渐积聚微量的颗粒、AMC（气态分子污染物）、甚至残留的化学物质。这些污染物一旦超标，便会成为污染晶圆的“隐形杀手”，直接导致良率下降和设备停机。为此，为半导体载具设计一套高效、稳定、可追溯的自动化清洗方案，已成为保障先进制程良率、降低晶圆污染风险的必备工艺。其中，自动化超声波清洗技术凭借其高效、均匀、可编程的特点，成为业界的主流选择。

半导体载具清洗的“极致”要求：不只是“干净”

半导体载具的清洗，其标准远超普通工业清洗，挑战主要体现在：

1、洁净度标准严苛：需满足SEMI标准（如SEMI E1.9对颗粒数的要求），对≥0.1μm的颗粒数量、金属离子残留、NVR（非挥发性残留物）等均有严格限定，目标是在不引入新污染的前提下，将载具恢复到“近新”状态。

2、结构精密且材质多样：

Cassette：通常为PP或PFA材质，具有大量精密插槽，插槽内壁和底部的清洁是难点。

FOUP：结构更复杂，包含PP主体、PC门、硅胶密封圈、金属锁扣、传感器窗口等。清洗需兼容多种材料（塑料、硅胶、金属），并确保不损伤精密结构和功能件（如RFID标签）。

3、“零损伤”与功能保全：清洗过程绝不能导致插槽变形、刮伤、材料劣化（如PP的应力开裂）、密封圈老化或透明度下降。FOUP的机械开合功能、密闭性必须得到完全保持。

4、干燥与防二次污染：必须实现绝对、无死角的干燥，任何水分残留都可能成为污染源或导致微生物滋生。清洗后必须在超高洁净环境下进行干燥、检测和封装，防止二次污染。

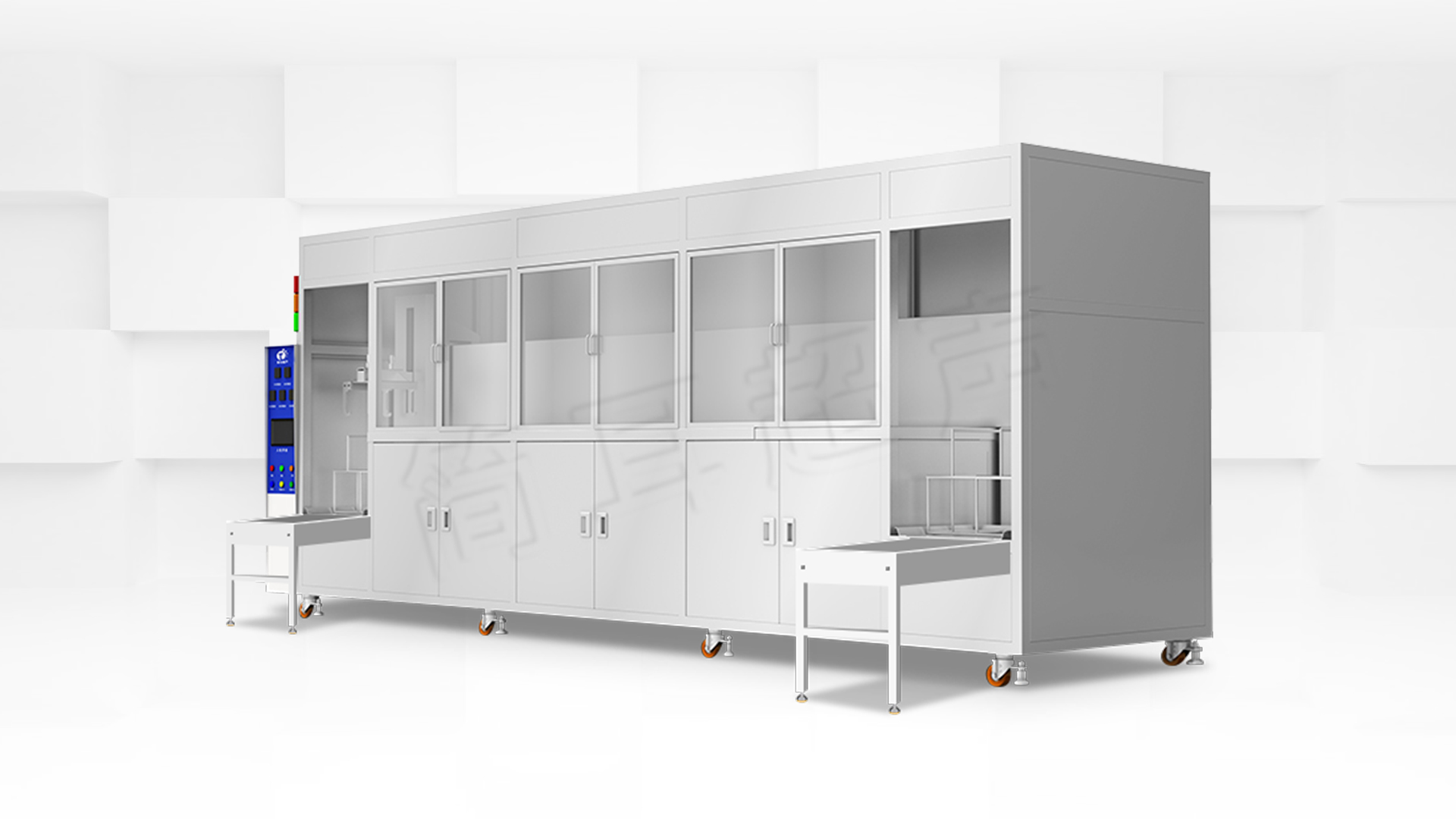

自动化超声波清洗方案：系统化的洁净工程

针对上述挑战，现代自动化超声波清洗线不再是简单的清洗槽，而是一个集成了精密机械、化学管理、过程控制与数据追溯的复杂系统。

1、自动化物料搬运与识别：

·通过机械手（Robot）或自动导引车（AGV） 实现载具从上料、下料、在各工艺槽间转移的全自动化，最大限度减少人工干预和污染风险。

·通过条码或RFID扫描，自动识别载具类型、ID、清洗历史，并调用对应的预设清洗“配方”（Recipe），实现多型号载具的混流清洗。

2、多槽式、多频超声波工艺流：

·预处理/粗洗：使用专用碱性或中性清洗剂，配合中低频超声波（如28-40kHz），强力去除大部分颗粒和有机物。此阶段可加热以提高清洗效率。

·主清洗/精洗：使用更高纯度的清洗剂或去离子水，采用高频超声波（如68-80kHz甚至更高）。高频空化效应更温和、密集，能有效深入插槽内部、缝隙，清除亚微米级残留物，同时对载具的物理冲击更小。

·多级逆流漂洗：采用至少2-3级漂洗，漂洗介质逐步升级为高电阻率（>10 MΩ·cm）的去离子水（DI Water）或超纯水（UPW）。漂洗槽通常也配备超声波，以增强置换效果。最后一级常采用溢流或喷淋方式，确保无清洗剂残留。

·高效干燥：这是关键步骤。采用热风干燥、真空干燥或两者结合。对于结构复杂的FOUP，真空干燥优势明显，它利用低压下水的沸点降低原理，在较低温度下实现载具内外部、尤其是插槽深处和缝隙中水分的快速、彻底蒸发，干燥均匀且无水渍风险。干燥后，用过滤的洁净干燥空气（CDA）或氮气进行吹扫冷却。

3、全程质量控制与数据追溯：

·产线集成在线颗粒计数器、TOC（总有机碳）分析仪、电阻率仪等，实时监控清洗液和漂洗水的洁净度。

·清洗后的载具，可进入离线或在线检测站，进行颗粒取样、表面离子检测等。

·制造执行系统（MES） 记录每个载具的完整清洗过程数据（参数、时间、监控值），实现全生命周期的质量追溯。

客户案例：助力12英寸晶圆厂FOUP清洗中心提质增效

背景：一家国内领先的12英寸晶圆制造厂，其Fab内拥有数千只FOUP。原有FOUP清洗依赖外部服务商，周转周期长、成本高，且清洗质量偶有波动，对产线灵活性与晶圆洁净度保障构成潜在风险。厂内决定自建FOUP自动化清洗中心，以提升管控能力、降低成本和缩短周转时间。

解决方案：该厂引进了两条全自动FOUP超声波清洗干燥生产线。每条线核心包括：

自动化上下料：AGV对接，机械手抓取。

1、六槽式工艺：碱性超声粗洗 → 酸性超声清洗（去除金属离子）→ 两级DIW超声漂洗 → 真空干燥 → 氮气吹扫冷却。

2、专用工装：为不同型号FOUP设计专用夹具，确保清洗时FOUP门处于特定开合角度，内部得到充分清洗。

3、MES集成：与厂内CIM系统全面对接，实现预约、调度、工艺下发、数据上传全自动化。

成效：

1、清洗质量与一致性显著提升：内部清洗后FOUP，经离线检测，≥0.1μm颗粒数和金属离子残留均稳定优于SEMI标准，且批次一致性（Cpk）>1.67，完全满足最先进制程要求。

2、运营效率与成本优化：FOUP平均周转时间从原来的5-7天缩短至8小时内，大幅提升了载具使用效率和产线调度灵活性。年清洗服务成本降低约40%。对清洗过程的完全掌控，也降低了对单一外部供应商的依赖风险。

3、可追溯性与管理提升：实现了每只FOUP从进厂到报废的全生命周期洁净度数据管理，为故障分析和预防性维护提供了强大数据支持，提升了Fab的整体资产管理水平。

结论

半导体载具的自动化超声波清洗方案，是保障晶圆超高洁净度、支撑先进制程稳定运行的重要基础设施。它通过自动化、工艺优化、精密控制和数据追溯的系统性结合，将载具清洗从一项辅助性维护工作，提升为确保芯片制造良率与效率的核心支撑环节。随着半导体技术节点不断下探和产能持续扩张，对载具清洗的高效、高质、高可控要求将只增不减。投资于先进的自动化载具清洗能力，不仅是保障产品质量的必要之举，更是晶圆制造企业提升运营韧性、降低成本、构建核心竞争力的战略选择。
