在半导体封装的精密舞台上，引线框架与焊线是承载电流、传递信号的“生命线”。它们的洁净度，直接决定了芯片与外部世界的电气连接是否稳固、可靠。任何微量的氧化物、有机物、或颗粒污染物，都可能导致焊线键合强度不足、引线框架焊接不良，进而引发开路、短路或早期失效。随着封装尺寸不断缩小、引脚密度持续增加，对清洁度的要求已达到“纳米级”严苛程度。超精密超声波清洗技术，正以其无可替代的物理净化能力，为这条“黄金连接”的可靠性构筑起最坚固的第一道防线。
引线框架与焊线：为何清洁是可靠性的“命门”？
引线框架（通常为铜合金）和焊线（通常为金、铜或合金）的清洁挑战，源于其材料特性和工艺位置：
1、污染物来源复杂：引线框架在冲压、电镀、运输等过程中，表面会附着冲压油、指纹、氧化物、空气中的硫化物等。焊线在拉制、存放中也可能形成氧化层和有机污染。
2、污染物危害巨大：
·对键合的影响：污染物会严重削弱焊球（金球或铜球）与芯片焊盘、或焊线与引线框架焊盘之间的金属间化合物形成，导致键合强度（拉力、剪切力）不足，在热应力或机械应力下失效。
·对焊接的影响：引线框架上的污染会阻碍其与PCB之间的良好焊接，产生虚焊、冷焊。
·对可靠性的影响：污染物可能引发电迁移、腐蚀，长期使用下造成电阻升高甚至开路。
3、清洗要求“零损伤”：清洗过程必须彻底去除纳米级污染物，同时绝对禁止对柔软的焊线造成任何微观划伤、变形，或对引线框架的精密引脚造成损伤。
超精密超声波清洗：在微观世界施展的“清洁艺术”
为满足上述苛刻要求，现代超精密超声波清洗技术已发展出一套高度定制化的解决方案：
1、多频超声波与兆声波的协同“弹幕”：
·低频超声波（如25-40KHz）：用于初步去除较大的颗粒和油污，作用力相对较强，但需严格控制功率和时间，主要用于预处理或对污染较重的引线框架。
·高频/兆声波（如80KHz, 120KHz, 甚至1MHz以上）：这是实现超精密清洗的核心。高频产生的空化气泡更小、更密集，其溃灭能量可有效去除亚微米级的氧化层和有机薄膜，同时对基底材料的机械冲击极小，完美满足焊线和精密引线框架的“零损伤”要求。高频声流还能促进清洗液在密集引脚间的流动交换。
2、“量身定制”的清洗化学与工艺：
·专用清洗剂：使用针对金属氧化物和有机污染物优化的弱酸性、中性或微碱性水基清洗剂，或高纯度碳氢溶剂。配方需具备优异的去氧化、去油能力，且易于漂洗、无残留。
·温和而高效的工艺：采用多槽式流程（如超声清洗 → 超声漂洗 → 慢提拉/喷淋漂洗 → 干燥）。漂洗环节至关重要，通常使用去离子水（DI Water）或超纯水（UPW）进行多级逆流漂洗，并可能辅以兆声波，确保彻底去除清洗剂残留和脱落颗粒。
·完美的干燥：采用热风干燥、红外干燥或真空干燥，确保工件完全干燥，无水渍、白斑。对于怕氧化的铜框架，可能在最后环节引入惰性气体保护。
3、全过程洁净度与防二次污染控制：清洗线在洁净环境下运行，使用过滤器保持清洗液洁净，工装夹具采用防划伤设计，确保清洗后的工件在转运和存储中不被二次污染。
客户案例：助力功率半导体模块提升键合强度与良率
背景：一家领先的功率模块（IGBT模块）制造商，其产品在新能源车和工业控制领域应用广泛。但在一段时间内，模块的功率循环寿命测试中偶发早期失效。经分析，根本原因之一是铜引线框架表面的微量有机污染和氧化，导致铝焊线与框架的超声波键合强度不足，在热循环下产生疲劳断裂。传统的水基清洗工艺对这类污染去除不彻底。

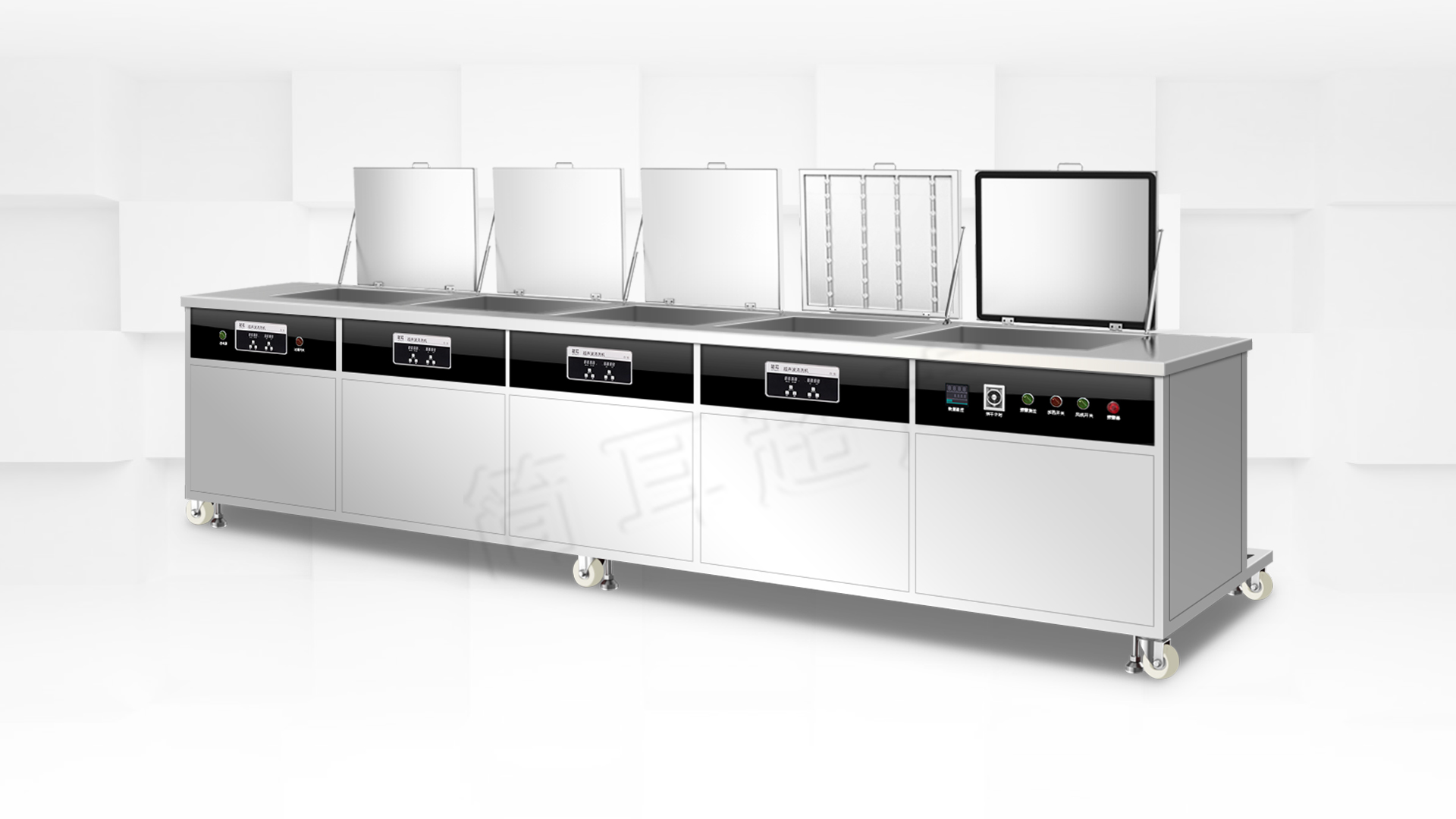

解决方案：该制造商引入了一条全自动、多槽式超精密超声波清洗线，专门用于清洗铜引线框架。产线的核心是：
1、优化的化学体系：采用特制的弱碱性水基清洗剂，对铜氧化物和有机污染物具有良好去除效果，且对铜基体腐蚀性极低。
2、精密的超声配置：主清洗槽采用80kHz和120kHz双频超声波组合，确保对不同尺寸污染物的有效去除，同时保证对框架精细结构的零损伤。
3、严格的漂洗与干燥：后续配置三级逆流超纯水兆声波漂洗槽，以及高效热风干燥系统。
成效：
1、键合强度显著提升：清洗后的铜引线框架，经表面能测试和XPS分析，显示有机污染和氧化层基本被去除。后续的铝线键合工序，键合点的拉力测试平均值提升了约25%，离散性降低40%。
2、模块可靠性飞跃：采用新清洗工艺的功率模块，在进行加速功率循环寿命测试时，因键合界面失效导致的早期故障率下降超过90%，模块的整体可靠性达到行业领先水平。
3、生产良率与效率提高：清洗过程稳定，框架表面一致性极佳，使得后续键合工序的工艺窗口更宽，一次键合良率提升，返工率大幅降低。
结语
在半导体封装向高密度、高功率、高可靠性发展的道路上，引线框架与焊线的连接质量是决定系统寿命的基石。超精密超声波清洗技术，已超越了单纯的清洁范畴，它是确保金属间完美连接、释放芯片全部性能的关键赋能工艺。通过精准的物理能量与定制化化学的完美结合，它为微小的键合点注入了巨大的连接强度，从根本上守护着每一颗芯片的长期稳定运行。投资于这项技术，就是投资于封装产品的终极市场信誉与核心竞争力。
