在半导体制造领域，随着制程节点不断向3nm、2nm甚至更小尺寸迈进，晶圆表面的洁净度已不再是简单的“干净”概念，而是决定芯片良率与性能的生死线。一颗微米级的颗粒残留，足以导致整片晶圆报废。在这一背景下，超声波清洗技术凭借其物理空化效应，正成为支撑先进制程落地的核心工艺装备。

一、 制程微缩下的清洗挑战：从“看得见”到“看不见”

当芯片线宽从微米级进入纳米级，清洗的挑战发生了质变：

颗粒尺寸极限压缩：传统清洗主要针对微米级颗粒，而先进制程要求去除亚微米甚至纳米级（<0.1μm）的污染物，这些颗粒肉眼不可见，却足以堵塞纳米级的电路通道。

结构损伤风险：随着芯片结构越来越精细（如FinFET、GAA结构），清洗过程不仅要“洗得干净”，更要“洗得安全”，避免物理冲击导致结构倒塌或损伤。

化学残留控制：化学清洗液中的金属离子残留必须控制在ppb（十亿分之一）级别，否则会严重影响芯片的电学性能。

二、 超声波清洗：物理空化的“纳米级手术刀”

面对上述挑战，超声波清洗机通过高频空化效应，实现了对晶圆表面的“无接触”深度清洁：

高频兆声波技术：针对纳米级颗粒，设备采用800kHz-2MHz的高频兆声波。高频声波产生的空化气泡更小、更密集，其产生的微射流能有效剥离附着在晶圆表面的纳米颗粒，同时由于能量密度高但作用力温和，能最大程度保护脆弱的微结构不受损伤。

多频协同清洗：针对不同粒径的污染物，设备采用多频段（如低频去除大颗粒，高频去除微颗粒）协同工作，实现清洗的全覆盖。

真空辅助渗透：对于高深宽比的结构（如深孔、沟槽），结合真空技术消除气阻，确保清洗液完全填充并带走死角内的污染物。

三、 客户案例：助力头部晶圆厂良率突破

案例背景：某知名半导体制造企业在推进3nm制程工艺时，面临CMP（化学机械抛光）后晶圆表面颗粒残留超标的问题。传统旋转喷淋+刷洗工艺难以去除38nm以下的顽固颗粒，且刷洗步骤存在划伤晶圆表面的风险。

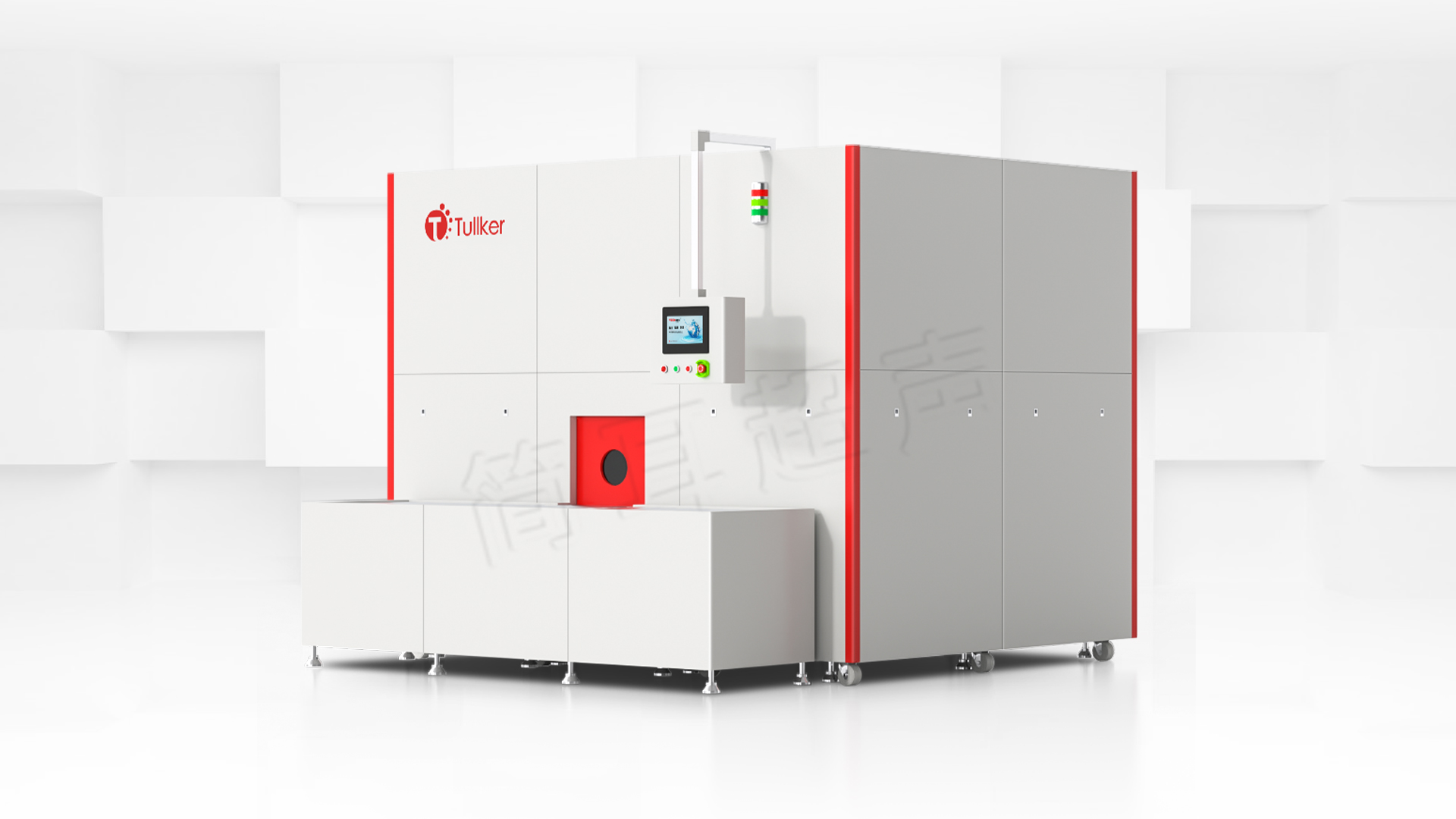

解决方案：引入定制化的全自动多槽式超声波精密清洗机，配合特定的化学液配方，取消了物理刷洗步骤。

应用效果：

洁净度大幅提升：晶圆表面颗粒残留从原来的≥60 pcs/wafer（≥38 nm）降至≤10 pcs/wafer，满足3nm制程的严苛标准。

良率与成本双赢：不仅解决了颗粒污染导致的良率瓶颈，还因取消刷洗步骤，每万片晶圆节省DI水18吨、减少硫酸废液1.2吨，年降本约35万美元。

四、 结语

在半导体产业向更小制程冲刺的征程中，清洗已不再是辅助工序，而是决定技术成败的关键工艺。超声波清洗技术，以其精准、高效、无损的特性，正成为半导体制造链条中不可或缺的“清道夫”，为每一片晶圆的完美诞生保驾护航。
