在半导体产业向纳米制程、高密度集成快速演进的今天，清洗环节已不再是辅助工序，而是决定芯片良率、性能与可靠性的核心关键。从晶圆表面颗粒、光刻胶残留，到封装引线、精密零部件的微油污，传统清洗方式易出现清洗不彻底、损伤基底、一致性差等痛点，难以满足高端制造的严苛要求。

超声波清洗技术以物理空化效应为核心，配合多频可调、精准控制、温和无损的特点，成为半导体清洗升级的核心支撑，为行业提供高效、稳定、环保的全流程洁净解决方案。

一、核心原理：微米级洁净，从“清除”到“精准剥离”

超声波在清洗液中传播时产生空化效应，无数微小气泡迅速膨胀、溃灭，形成局部高速射流与高压冲击，精准作用于污染物与基底界面，实现定点剥离而不损伤脆弱表面。

- 高频段（40kHz–1MHz）适配精密场景，气泡更小、分布更均匀，避免划伤电路与薄膜结构；

- 多频协同可兼顾顽固残留与细微颗粒，清洗彻底性达99.99%，颗粒残留控制在0.01微米级；

- 智能温控与参数可调，适配硅片、陶瓷、金属、光刻胶等多材质，兼容水基、溶剂型清洗剂，工艺兼容性极强。

二、半导体核心应用场景：全链路覆盖，解决关键清洗痛点

1. 晶圆/光掩模清洗

去除颗粒、有机物、金属离子，降低表面缺陷，提升光刻对位精度，减少良率损失。

2. 光刻胶剥离/脱胶

分级超声精准去除胶层与残留，不侵蚀基底，缩短单槽处理时间，效率提升**40%**以上。

3. 芯片封装前处理

清洗引线、框架、连接器、陶瓷基板，去除油污、粉尘、助焊剂残留，保障键合质量与密封性。

4. 精密零部件清洗

针对半导体设备零部件、液压件、轴承等，清除深孔、微孔、缝隙内污染物，实现无死角洁净。

三、核心优势：四大突破，适配高端半导体工艺要求

1. 洁净度拉满：微米/亚微米级颗粒清除，残污达标，从源头降低短路、漏电风险。

2. 无损清洗：物理作用温和，无机械摩擦、无腐蚀，保护精密结构与薄膜镀层。

3. 高效稳定：批量处理一致性高，参数可追溯，产能与良率双提升，适配规模化生产。

4. 环保节能：低耗节水、废液易处理，减少排放，符合绿色制造与合规要求。

四、行业价值：以洁净之力，驱动半导体品质升级

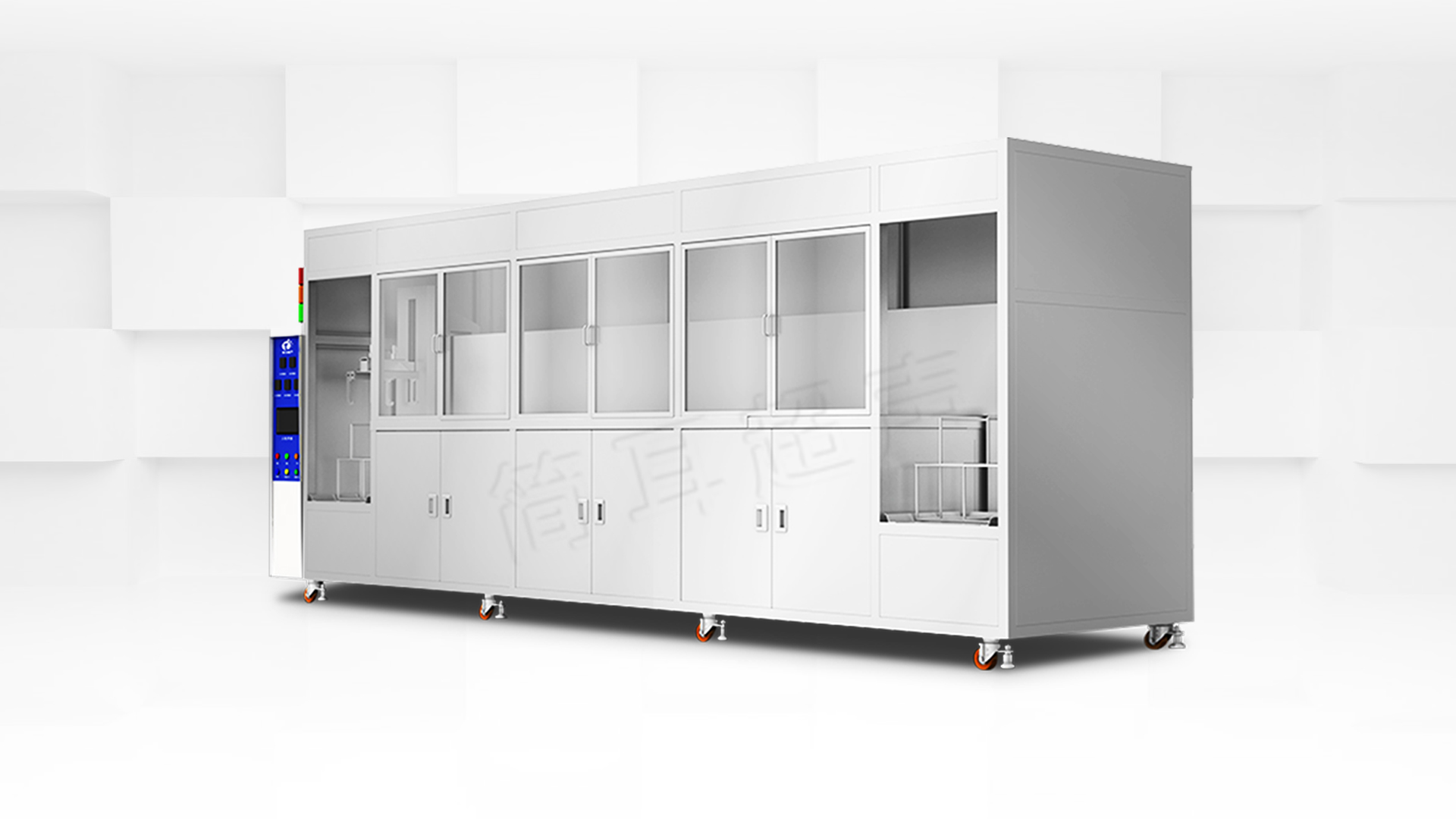

超声波清洗机不只是设备，更是半导体制造提质、降本、增效的核心装备。它以精准洁净打通工艺堵点，为先进制程、封装测试、设备零部件提供可靠保障，助力企业在激烈竞争中站稳高端制造赛道。

立足技术创新，聚焦洁净核心，我们以超声波技术为基石，持续迭代工艺与装备，为半导体产业高质量发展提供坚实支撑，以每一次精准清洗，成就每一颗核心芯片的可靠品质。
