在半导体产业向5nm、3nm先进制程持续突破的今天，超高洁净度已成为芯片性能与良率的核心命脉。一粒微米级粉尘、一层纳米级残留，都可能导致电路短路、信号干扰，直接影响芯片可靠性。

超声波清洗技术凭借空化效应，以微观高能清洁能力，成为半导体精密制造的标配方案，为芯片全流程提供无损伤、高精度、全覆盖的洁净保障。

一、行业数据：半导体清洗需求持续爆发

1. 市场规模高速增长

2025年中国半导体超声波清洗设备市场规模达39.1亿元，近三年复合增长率17.4%，远超半导体设备整体增速。预计2026年先进封装产线超声波清洗设备渗透率将超78%。

2. 制程升级驱动需求

半导体生产中清洗工序占比超30%，随着28nm以下制程普及，高精度清洗设备国产化率快速提升，2026年有望实现40%国产替代。

3. 效率与成本双优化

相比传统工艺，超声波清洗效率提升40%+，化学试剂用量减少60%，综合良率提升5%-8%。

二、微米无死角，攻克芯片清洗难题

芯片制程精密、结构复杂，微孔、沟槽、TSV硅通孔等部位极易藏污纳垢，传统清洗方式存在盲区、易损伤基材。

超声波通过高频振动产生微气泡，瞬间爆破形成高能微射流，深入0.1μm级缝隙，强力剥离颗粒、油污、光刻胶残留、金属离子等污染物，实现全维度无死角清洁，完美适配晶圆、封装件、光学元件等高精度部件。

三、全制程覆盖，贯穿芯片生产关键环节

超声波清洗深度融入半导体全产业链，是提升良率的关键支撑：

- 晶圆制造：光刻、蚀刻、CMP抛光后清洗，去除杂质与残留，保障电路精度；

- 芯片封装：BGA焊球、凸点间隙清洁，降低虚焊风险，提升封装稳定性；

- 元器件清洗：连接器、探针、载具清洁，防止交叉污染，稳定生产工艺。

四、无损+高效，适配高端制造标准

相比传统清洗方式，超声波技术更贴合半导体严苛要求：

1. 非接触物理清洗，精准控频控能，不划伤、不腐蚀精密材料；

2. 洁净度达标率高，颗粒残留控制在行业标准内；

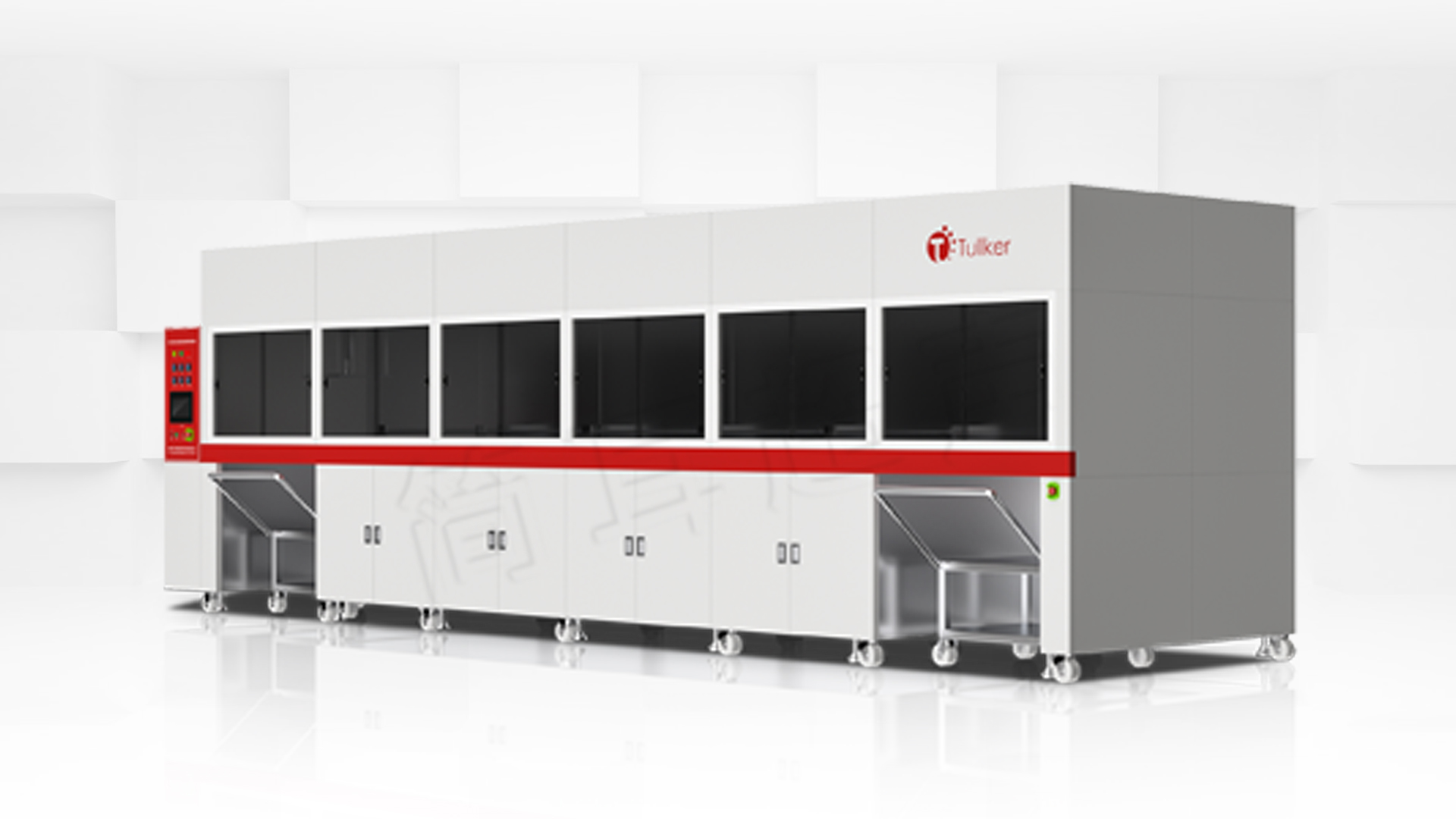

3. 自动化适配性强，支持多槽联动、恒温控制，适配7×24小时连续生产；

4. 绿色低耗，减少化学试剂用量，降低环保与生产成本。

五、客户案例：真实赋能产业升级

 案例：某头部功率半导体企业

痛点：晶圆脱胶慢、良率偏低

方案：定制化高频超声波脱胶系统

成果：

- 脱胶时间从45分钟缩短至25分钟

- 良率从92%提升至98%

- 单线年产能增加12万片，年增效超800万元

六、技术升级，助力先进制程发展

随着芯片微型化、3D封装普及，多频超声波、兆声波精准控能技术不断升级，可针对不同制程、结构定制方案，满足先进制程对纳米级洁净的极致需求。

从晶圆到成品，超声波清洗以硬核技术筑牢芯片洁净防线，成为精密制造升级的重要推动力。

未来，随着半导体产业持续迭代，高精度、智能化、定制化的超声波清洗方案，将持续赋能芯片产业高质量发展，助力中国智造迈向更高水平。
