在半导体制造的精密链条中，封装基板的清洗环节始终是决定产品良率与可靠性的关键一环。传统清洗技术常面临“清洁度与损伤风险”的悖论：高频振动虽能提升去污效率，却可能对基板表面微结构造成不可逆损伤；低频清洗虽温和，却难以彻底清除纳米级污染物。而三频单槽机的出现，正以“无损精洗”的颠覆性优势，重新定义半导体清洗的技术边界。

一、传统清洗的“两难困境”：效率与损伤的博弈

半导体封装基板的清洗需求远超常规电子元件：其表面不仅附着有机污染物、金属颗粒，还可能残留光刻胶、助焊剂等复杂杂质。传统单频清洗设备依赖单一频率的机械振动或化学腐蚀，如同用“同一把锤子敲打所有钉子”——高频振动虽能通过空化效应快速剥离污染物，但剧烈的冲击力极易损伤基板表面的微米级线路或钝化层；低频清洗虽能降低物理损伤风险，却因能量不足导致污染物残留，形成“清洁盲区”。这种效率与损伤的矛盾，在先进封装（如3D封装、Chiplet）对基板平整度要求达到亚微米级时，愈发成为制约产业升级的瓶颈。

二、三频单槽机：用“频率组合拳”破解清洁悖论

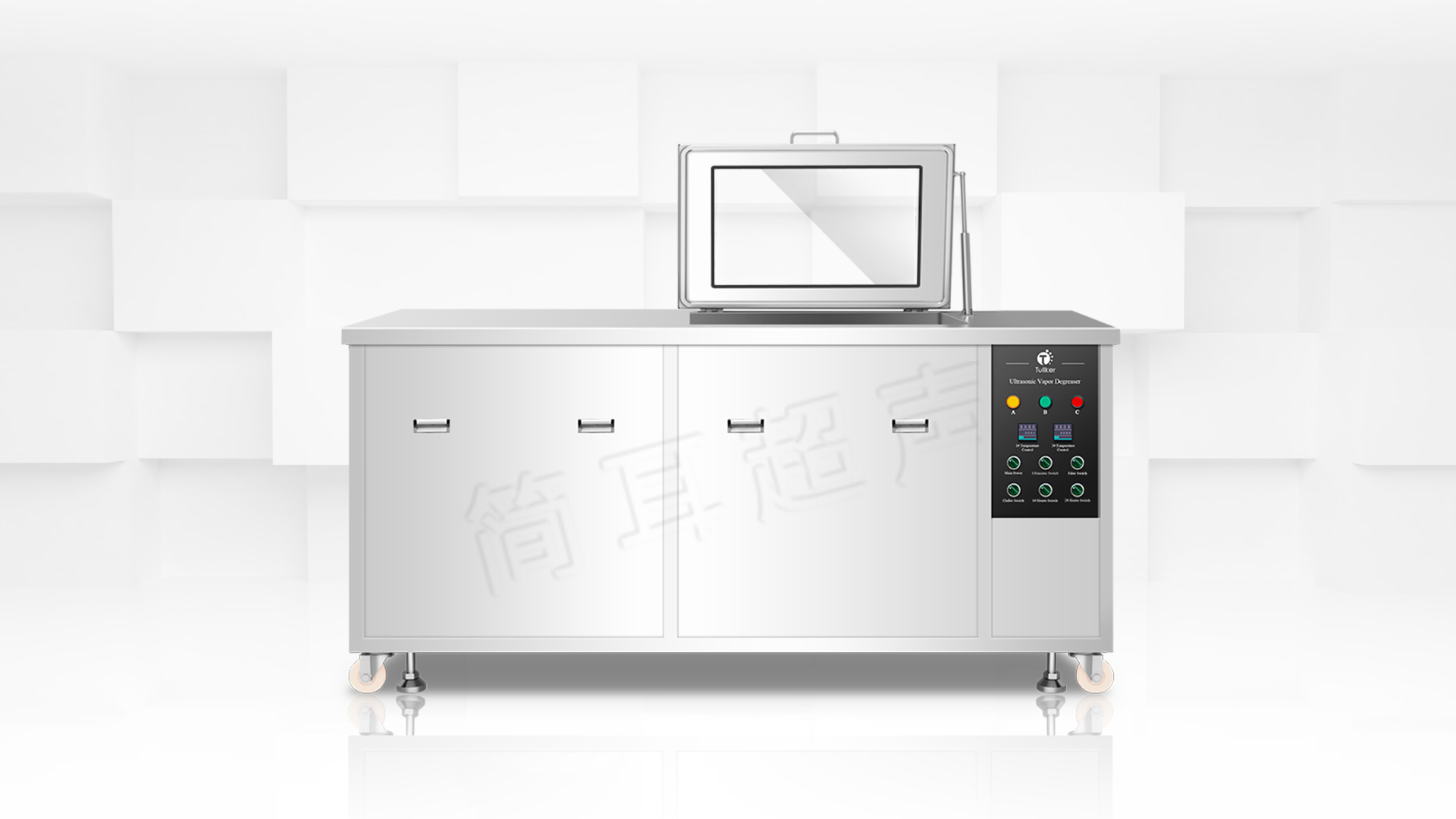

三频单槽机的核心创新，在于将低频（20-50kHz）、中频（50-200kHz）、高频（200kHz以上）三种超声波频率集成于同一清洗槽，通过智能算法动态调配频率组合。低频段提供基础冲击力，剥离大颗粒污染物；中频段针对中等尺寸杂质进行“精准打击”；高频段则以微米级空化气泡实现纳米级污染物的无损清除。这种“分阶段、分目标”的清洗策略，既避免了单一高频对基板的过度冲击，又通过多频协同填补了清洁盲区。实验数据显示，三频单槽机可将基板表面颗粒残留率降低至0.01μm以下，同时将物理损伤率控制在0.001%以内，较传统设备提升两个数量级。

三、无损精洗的产业价值：从“合格率”到“生命周期”的跃升

三频单槽机的优势不仅体现在技术参数上，更深刻影响着半导体产业链的经济模型。在封装环节，基板表面的微小损伤可能导致后续键合失效或电迁移风险，而三频清洗的无损特性可将封装良率提升至99.9%以上，直接降低单颗芯片的制造成本。更长远来看，无损清洗延长了基板的使用寿命，为高可靠性应用（如汽车电子、航空航天）提供了技术保障。当行业正在为“摩尔定律放缓”寻找解决方案时，三频单槽机通过清洗环节的优化，为半导体性能提升开辟了新的维度。

当清洗设备开始“思考”频率的组合艺术，半导体制造的精度边界便被重新定义。三频单槽机的出现，不仅是一场技术革新，更是一次对“清洁本质”的追问：在追求极致清洁的同时，如何以更温柔的方式守护精密结构的完整性？这一问题的答案，或许正藏在三频共振的涟漪中。
