纳米制程的清洁革命

当半导体制程从7纳米向3纳米甚至更小节点迈进时，硅片表面的一个原子层污染就可能导致整片晶圆报废。超声波清洗技术正在这个极限领域扮演关键角色——它不仅需要去除纳米级颗粒，更要实现“选择性清洁”：在清除污染物的同时，完美保护脆弱的鳍式场效应晶体管（FinFET）结构和仅有几个原子厚的高K介质层。

兆声波清洗的技术突破

面对先进制程的苛刻要求，传统超声波技术已升级为兆声波清洗系统。工作频率从常规的40-120kHz跃升至800kHz-2MHz范围，产生的气泡直径从微米级缩小至100纳米以下。这种“微气泡”在硅片表面温和破裂，既能有效去除28纳米以下颗粒污染物，又不会损伤 FinFET 的精细鳍片结构。

在3纳米制程中，兆声波系统通过驻波场精准控制，在硅片表面形成稳定的声压节点，使清洗液在图形化结构周围产生定向微流。这种“无接触擦洗”可将图形倒塌风险降低90%，同时将颗粒去除效率提升至99.9%以上。

化学协同的分子级清洁

针对不同制程阶段的污染特性，兆声波清洗系统配备了智能化学管理系统：

前道制程采用SCI（标准清洗1号液）与兆声波协同，在65℃条件下高效去除有机污染物和金属离子，同时将表面粗糙度控制在0.1纳米以内。

中间制程开发了低表面张力清洗液（≤20mN/m），配合1.2MHz兆声波，可渗入高深宽比结构，去除刻蚀残留而不损伤侧壁。

后道制程使用无颗粒添加剂，防止清洗过程中产生二次污染。系统实时监测清洗液中的粒子数量，超过阈值自动启动过滤循环。

多物理场耦合的工艺创新

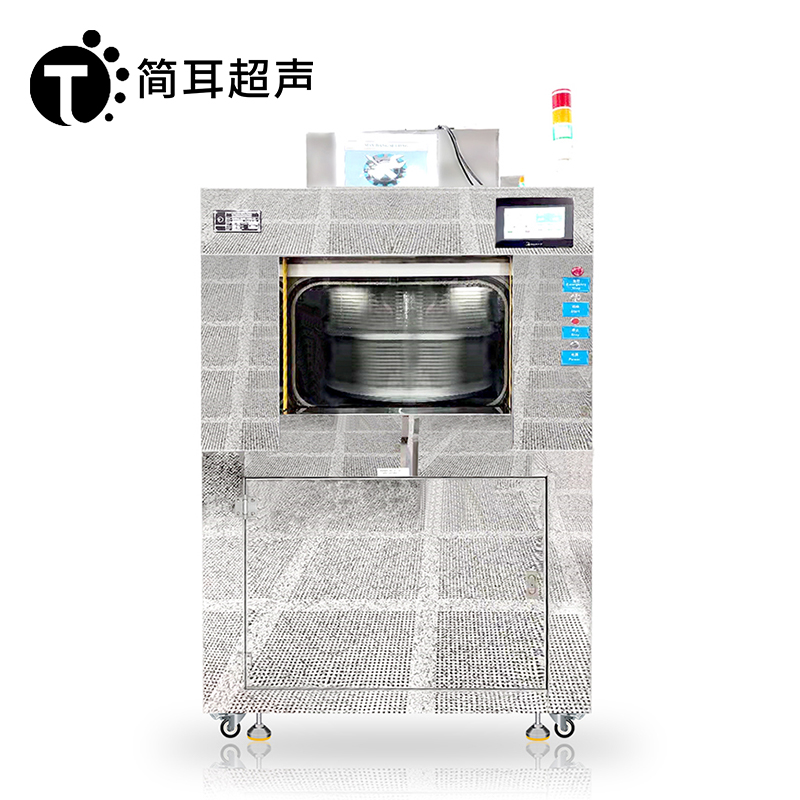

现代兆声波清洗机集成三大创新技术：

声学聚焦阵列：通过相位控制技术，将声波能量精准聚焦于污染区域，避免能量扩散导致的结构损伤。

微射流增强：在兆声波作用下，通过微喷嘴产生定向微射流，针对图形边缘进行强化清洗。

真空辅助渗透：在清洗高深宽比结构时，采用瞬时真空技术消除气阻，确保清洗液完全填充纳米级缝隙。

智能监控与工艺控制

清洗系统配备多重监测手段：

激光散射粒子计数器实时监测硅片表面颗粒数

全反射X射线荧光光谱仪在线分析金属污染

原子力显微镜抽查表面粗糙度变化

机器学习算法根据历史数据优化工艺参数

在5纳米制程生产线上，智能兆声波系统将随机缺陷密度降低了40%，关键尺寸均匀性提高了25%。

产业影响与技术展望

随着制程不断微缩，超声波清洗技术正从“辅助工序”转变为“决定性工艺”。在3纳米试产线上，兆声波清洗使图形化良率提升了3.5个百分点，相当于每年节省数亿美元的生产成本。

下一代清洗技术将向原子层精准控制发展：通过太赫兹波监测表面原子排列，利用人工智能实时调整清洗参数，开发低温超临界清洗技术彻底消除液体残留。这些创新将使半导体制造突破物理极限，在亚纳米尺度上继续摩尔定律的传奇。

从28纳米到3纳米，再到更远的未来，超声波清洗技术始终在微观世界为半导体进步扫清障碍。在看不见的清洁战场，这项技术正以纳米级的精度，守护着信息时代的基石。
