在半导体封装领域，底部填充技术如同精密手术，在芯片与基板之间注入保护性树脂，成为抵御机械应力和热疲劳的关键屏障。然而，当填充材料不可避免地污染焊盘、焊球或邻近电路时，就构成了封装工艺中最棘手的清洗难题。面对微米级间隙的树脂残留，传统化学清洗和机械方法束手无策。超声波清洗技术，能否突破这最后的防线？

底部填充污染的挑战

倒装芯片封装中，底部填充胶通过毛细作用渗透至芯片与基板之间仅20-100微米的间隙。一旦未固化的环氧树脂溢出到焊球或功能区域，其低表面张力特性会使污染物“爬行”至难以触及的角落。完全固化后，这些交联聚合物具有极强的附着力与化学惰性，可耐受多数溶剂冲击。

更复杂的是，现代封装向异质集成与3D堆叠演进，清洗过程需同时面对硅、铜、锡、有机基板等多种材料界面，任何清洗方案都必须避免损伤这些结构的完整性。底部填充污染的清洗，本质上是在微米尺度上进行显微手术。

超声波的独特优势

超声波清洗利用高频声波在液体中产生“空化效应”——无数微气泡瞬间形成并猛烈坍塌，释放出局部高温高压和强烈冲击波。

在半导体清洗领域，这项技术展现出独特潜力：

首先，声学穿透力可突破物理屏障。即使面对高深宽比的微间隙，声波仍能通过液体介质传导能量，在受限空间内诱导微流与压力振荡，作用于传统流体无法触及的区域。

其次，频率可调性提供精细控制。低频超声波（20-50kHz）产生较大空化气泡，适合去除较厚污染物；而高频超声波（80kHz以上）则生成更细腻的声场，可对微结构进行温和处理，适合已部分固化树脂的逐层剥离。

最重要的是，物理清洗机制减少化学依赖。相较于强溶剂可能带来的材料兼容性问题，超声波主要依靠物理作用破坏污染物附着力，降低了对敏感结构的化学侵蚀风险。

创新突破与工程实践

面对底部填充清洗的特殊性，业界已发展出多种超声波创新应用：

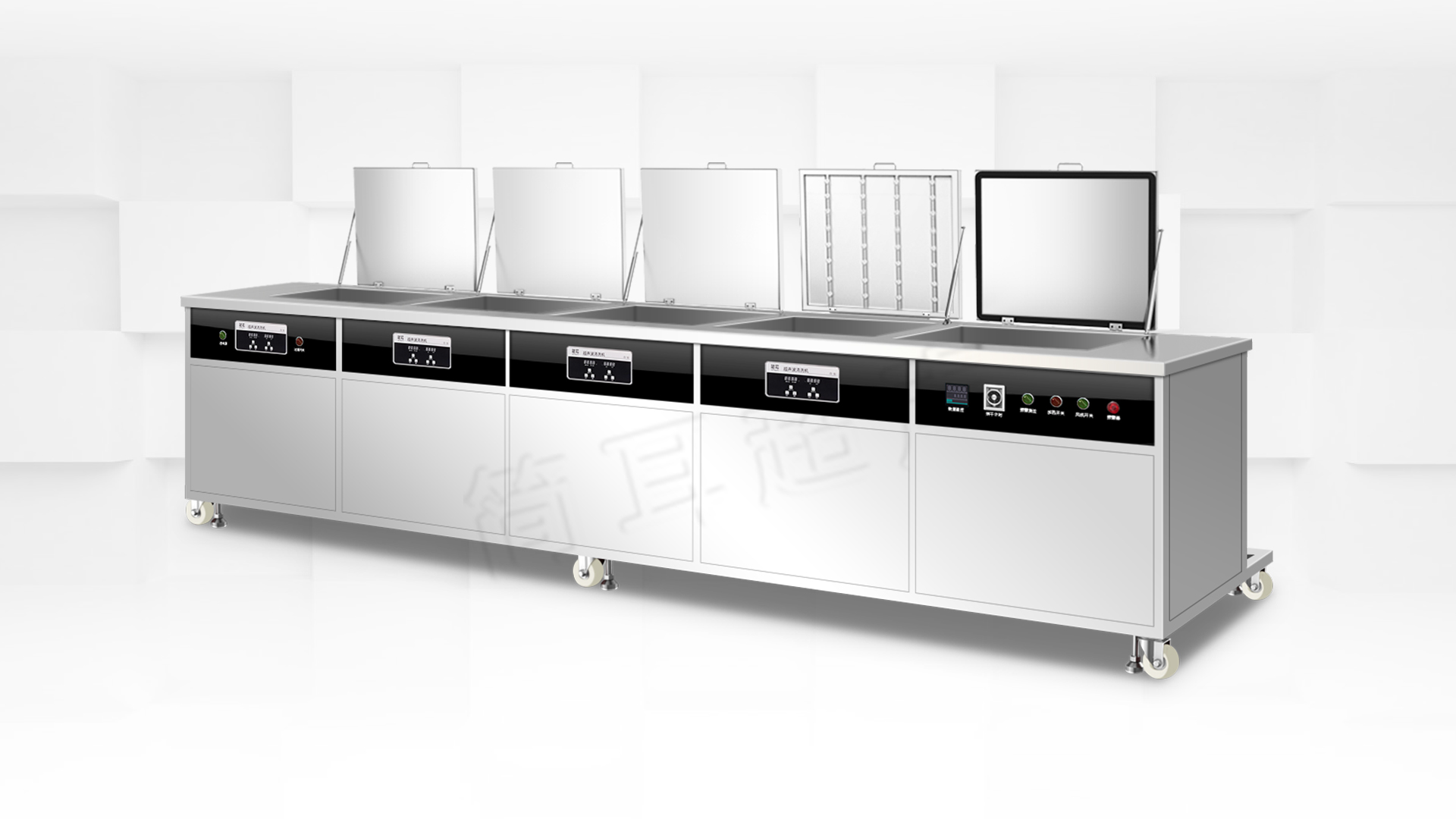

多频复合技术将不同频率超声波组合使用。在针对倒装芯片污染的实际案例中，先以低频超声波软化并剥离主体污染物，再以高频超声波精细清除界面残留，最后用兆声波（800kHz-2MHz）去除亚微米颗粒，显著提升清洗率。

聚焦式超声波借鉴医疗技术，通过相控阵换能器将声波能量聚焦于芯片边缘的污染区域，实现毫米级精度的局部处理，避免对周围结构的过度暴露。

化学协同系统开发专用清洗液，利用超声波产生的局部高温高压加速化学反应，同时借助声流效应促进新鲜溶液交换，实现溶胀、分解、剥离的多重效果。

某封装厂采用脉冲式超声波与低表面张力溶液协同方案，成功将扇出型封装中的底部填充污染清洗率从45%提升至85%，同时将芯片结构损伤率控制在0.5%以下。

现实的制约与未来展望

尽管潜力显著，但超声波清洗仍面临物理极限。在低于30微米的极端间隙中，液体流动几乎停滞，空化效应明显减弱。声波能量传递效率随间隙减小呈指数级下降，且在多层堆叠结构中存在声学阴影区。

此外，可靠性风险不容忽视。超声波诱导的机械振动可能加速焊点疲劳，或在已有微裂纹处引发进一步扩展。对于超低介电常数材料等脆弱结构，即使经过优化的超声波参数仍需谨慎验证。

清洗效果的量化评估本身也是一大挑战。如何确认微米级间隙内表面已达到原子级清洁度？目前依赖功能测试和抽样破坏性分析，缺乏实时的原位监测手段。

结语

超声波技术无法单独成为底部填充污染的终极解决方案，但它确实为这个长期难题提供了关键突破口。真正的进步将来自系统性创新——超声波与先进材料、智能控制、精密检测的深度融合。

当超声波与兆声波、等离子、超临界流体等技术协同作用，当自适应算法能实时优化清洗参数，当传感器网络可原位评估清洁度，半导体封装清洗的最后一个盲区将被真正照亮。这不仅是一项技术挑战的突破，更是对整个半导体产业链向更高可靠性迈进的有力支撑。

未来封装清洗将不再是简单的去除污染物，而是在多重约束下寻找最优解的精密平衡艺术。在这个无声的微观战场上，超声波技术正从辅助角色向关键力量演进，持续推动半导体封装向更小、更强、更可靠的方向发展。
